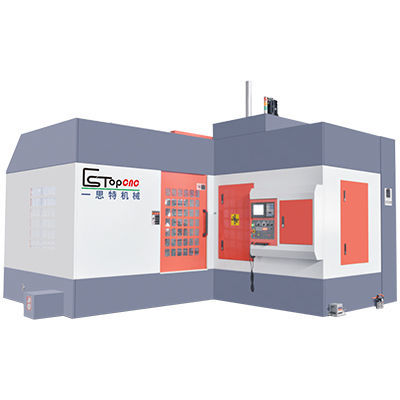

3轴加工中心 HMC-2214NC卧式用于金属BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 加工材料
- 用于金属
- 主轴头
- BT 50
- 相关功能
- 铣削
- 应用
- 用于大型工件
- X轴
2,350 mm
(92.52 in)- Y轴
1,400 mm
(55.12 in)- Z轴
650 mm
(25.59 in)- 转速
最多: 3,000 rpm
(18,850 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
30 kW, 37 kW
(40.79 hp, 50.31 hp)- 最大台面负荷
12,000 kg
(26,455 lb)- 总重量
26 t
(28.66 us ton)- 整体长度
6,370 mm
(250.8 in)- 整体宽度
4,400 mm
(173.2 in)- 总高度
3,570 mm
(140.6 in)
产品介绍
产品
卧式加工中心 HMC-2214NC，适用于大工件和高载荷加工。主要参数包括工作台2200×1400 mm、垂直台行程650 mm，主轴传动方式可选（皮带或齿轮）。
技术参数（对比）
技术规格
卧式加工中心 HMC-2214NC，适用于大工件和高载荷加工。主要参数包括工作台2200×1400 mm、垂直台行程650 mm，主轴传动方式可选（皮带或齿轮）。
技术参数（对比）
- 型号: ET-1712-NC | ET-2214-NC
- 最大行程 (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
- 垂直台行程 (W 轴) (mm): 500 | 650
- 工作台尺寸 (L×W) (mm): 1700×1100 | 2200×1400
- 主轴中心到工作台距离 (mm): 50–1250 | 50–1450
- 垂直台行程尺寸 (L×H) (mm): 1840×900 | 2340×1100
- 进给速度 X/Y/Z (mm/min): 10–7500 / 10–7500 / 10–4500
- 主轴直径 (mm): 220（分体式主轴） | 220（分体式主轴）
- 主轴功率 (kW): 30/37 | 30/37
- 主轴转速 (r/min): 0–3000（皮带） / 0–1800（齿轮） | 0–3000（皮带） / 0–1800（齿轮）
- 主轴锥度: BT-50
- 轴驱动功率（约，kW）: X 4 | 5，Y 4，Z 3
- 总功率 (kW): 48 | 55
- 最大承载 (t): 8 | 12
- 重量 (t) ±5%: 23 | 26
- 外形尺寸 (L×W×H) (mm): 4950×3900×4150 | 6370×4400×3750
- 可选项: 主轴传动方式可选（皮带或齿轮）
技术规格
- 页面型号: HMC-2214NC
- 最大行程 (X/Y/Z): 2350/1400/650 mm (ET-2214-NC)
- 垂直台行程 (W 轴): 650 mm
- 工作台尺寸 (L×W): 2200×1400 mm
- 主轴中心到工作台距离: 50–1450 mm
- 垂直台行程尺寸 (L×H): 2340×1100 mm
- 进给速度: X/Y = 10–7500 mm/min，Z = 10–4500 mm/min
- 主轴直径: 220 mm（分体式主轴）
- 主轴功率: 30/37 kW
- 主轴转速: 0–3000 r/min（皮带型）或 0–1800 r/min（齿轮型）
- 主轴锥度: BT-50
- 轴驱动功率（约）: X ≈ 5 kW，Y ≈ 4 kW，Z ≈ 3 kW
- 总功率: ≈ 55 kW
- 最大承载: 12 Ton
- 重量: ≈ 26 Ton (±5%)
- 外形尺寸 (L×W×H): 6370×4400×3750 mm
- 可选项: 主轴传动方式可选（皮带或齿轮）
