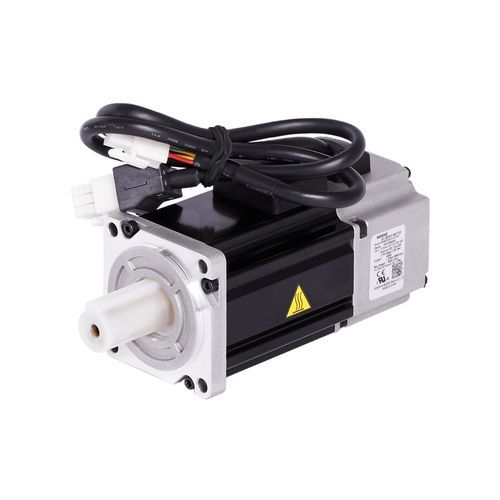

交流伺服电机 EWML series

带制动装置紧凑型IP65

产品
低惯性伺服电机 EWML 系列，提供三种法兰尺寸和功率等级，适用于紧凑型运动控制场合。

概述
EWML 伺服电机结构简单，可选制动器，便于与常见减速箱进行经济集成。标配增量编码器，设计达到 IP65 防护等级，适合受限的工业环境。

特点

• 集成于 MINIECO，230 Vac 电源供电
• 三种规格：100 W（EWML2040）、400 W（EWML2060）、750 W（EWML2080）
• 标配增量编码器 2500i
• 防护等级 IP65

技术参数表
型号：EWML2040EDx00 | EWML2060EDx00 | EWML2080EDx00
额定输出功率：100 W | 400 W | 750 W
额定转速：3000 rpm（所有型号）
最高机械转速：6000 rpm（所有型号）
额定转矩：0.32 Nm | 1.27 Nm | 2.4 Nm
峰值转矩：0.93 Nm | 3.8 Nm | 6.9 Nm
转动惯量：0.0428 kg·cm² | 0.272 kg·cm² | 0.89 kg·cm²
法兰：40 mm | 60 mm | 80 mm
长度：109 mm | 125 mm | 131 mm
尺寸 [法兰 / 轴距 / 定心] (mm)：F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
轴尺寸 [直径 x 长度] (mm)：8 x 25 | 14 x 30 | 19 x 40
电机质量：0.55 kg | 1.4 kg | 2.6 kg
工作温度：0°C 至 40°C
存储温度：-20°C 至 80°C
湿度（工作与存储）：10 至 85% 相对湿度或以下
最大海拔：低于 1000 m
抗振动：49 m/s²
转子极数：8
绝缘等级：B（130°C）
外壳防护等级：IP65

技术规格

• 系列 / 型号：EWML 系列 — EWML2040EDx00、EWML2060EDx00、EWML2080EDx00
• 额定输出功率：100 W（EWML2040）、400 W（EWML2060）、750 W（EWML2080）
• 额定转速：3000 rpm（所有型号）
• 最高机械转速：6000 rpm（所有型号）
• 额定转矩：0.32 Nm | 1.27 Nm | 2.4 Nm（按型号）
• 峰值转矩：0.93 Nm | 3.8 Nm | 6.9 Nm（按型号）
• 转子极数：8
• 转动惯量：0.0428 kg·cm² | 0.272 kg·cm² | 0.89 kg·cm²（按型号）
• 法兰尺寸：40 mm | 60 mm | 80 mm
• 总长度：109 mm | 125 mm | 131 mm（按型号）
• 尺寸（法兰 / 轴距 / 定心）（mm）：F.40 x I.46 x C.30 | F.60 x I.70 x C.50 | F.80 x I.90 x C.70
• 轴尺寸 [直径 x 长度]（mm）：8 x 25 | 14 x 30 | 19 x 40（按型号）
• 电机质量：0.55 kg | 1.4 kg | 2.6 kg（按型号）
• 标配编码器：增量编码器 2500i
• 防护 / 外壳等级：IP65
• 绝缘等级：B（130°C）
• 工作温度范围：0°C 至 40°C
• 存储温度范围：-20°C 至 80°C
• 湿度（工作与存储）：10 至 85% 相对湿度或以下
• 建议最大海拔：低于 1000 m
• 抗振动能力：49 m/s²
• 集成：集成于 MINIECO，230 Vac 电源供电
