异步电机 MVQ series
400V330 V180 V

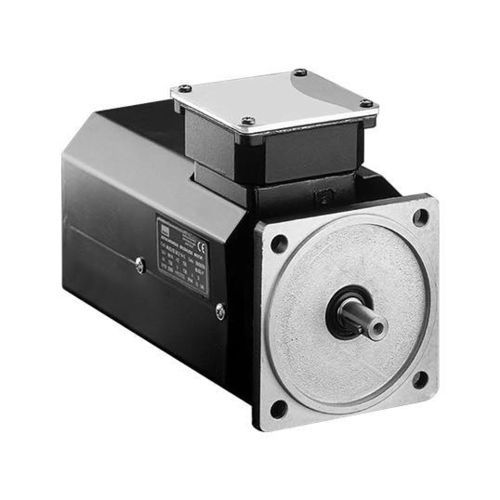

异步电机 - MVQ series - ESA elettronica - 400V / 330 V / 180 V

异步电机 - MVQ series - ESA elettronica - 400V / 330 V / 180 V - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

异步

电压

400V, 330 V, 180 V

构造

笼式转子

防护指数

IP54, IP44, C1

冷却

风冷, 强制通风

强度

最多: 18 A

最少: 1.6 A

扭矩

最多: 29 Nm
(21.389302 ft.lb)

最少: 2.5 Nm
(1.843905 ft.lb)

旋转速度

3,000 rpm
(18,849.5559 rad.min-1)

温度

最多: 55 °C
(131 °F)

最少: -25 °C
(-13 °F)

产品介绍

产品概述
MVQ 系列异步笼型电动机专为不要求高动态性能的自动化应用设计，是传统直流系统的高效交流替代方案。该系列型号覆盖适用于通用工业传动的额定转矩和电压范围。

特点

结构：笼型转子
额定电压：180 Vac 和 330 Vac
防护等级
标准防护：无风扇时 IP44；有风扇时 IP21；可按需提供 IP54
绝缘等级：F
工作温度：-25°C 至 +55°C
存储温度：-25°C 至 +70°C
冷却方式：自然冷却或强制通风
位置反馈：4 极解算器（resolver）
轴承：密封，终身润滑
轴：配键槽及标准螺纹孔
表面处理：黑色涂层
热保护：PTC，触发阈值 130°C
法兰选项：B5 和 B14

技术数据 - 电机型号

9MMVQ6330214x — 额定转矩: 2.5 Nm；峰值转矩: 5 Nm；连续电流: 3.5 A；额定速度: 3000 rpm；转矩常数: 0.71 Nm/A；转子惯量: 400 x10-6 kg·m²；重量: 6.5 kg；驱动电压: 230 Vac
9MMVQ6330414x — 额定转矩: 2.8 Nm；峰值转矩: 7 Nm；连续电流: 1.6 A；额定速度: 3000 rpm；转矩常数: 1.75 Nm/A；转子惯量: 400 x10-6 kg·m²；重量: 6.5 kg；驱动电压: 400 Vac
9MMVQ7130219x — 额定转矩: 5.5 Nm；峰值转矩: 11 Nm；连续电流: 6 A；额定速度: 3000 rpm；转矩常数: 0.91 Nm/A；转子惯量: 1800 x10-6 kg·m²；重量: 9.7 kg；驱动电压: 230 Vac
9MMVQ7130419x — 额定转矩: 5.8 Nm；峰值转矩: 14 Nm；连续电流: 2.5 A；额定速度: 3000 rpm；转矩常数: 2.32 Nm/A；转子惯量: 1800 x10-6 kg·m²；重量: 9.7 kg；驱动电压: 400 Vac
9MMVQ8030219x — 额定转矩: 8 Nm；峰值转矩: 16 Nm；连续电流: 8.7 A；额定速度: 3000 rpm；转矩常数: 0.92 Nm/A；转子惯量: 3500 x10-6 kg·m²；重量: 13.6 kg；驱动电压: 230 Vac
9MMVQ8030419x — 额定转矩: 9.5 Nm；峰值转矩: 24 Nm；连续电流: 4.2 A；额定速度: 3000 rpm；转矩常数: 2.27 Nm/A；转子惯量: 3500 x10-6 kg·m²；重量: 13.6 kg；驱动电压: 400 Vac
9MMVQ9030424x — 额定转矩: 13 Nm；峰值转矩: 30 Nm；连续电流: 7.5 A；额定速度: 3000 rpm；转矩常数: 1.6 Nm/A；转子惯量: 5000 x10-6 kg·m²；重量: 18.25 kg；驱动电压: 400 Vac
9MMVQ0030428x — 额定转矩: 22 Nm；峰值转矩: 55 Nm；连续电流: 13.5 A；额定速度: 3000 rpm；转矩常数: 1.6 Nm/A；转子惯量: 8000 x10-6 kg·m²；重量: 26.5 kg；驱动电压: 400 Vac
9MMVQ1230428x — 额定转矩: 29 Nm；峰值转矩: 71 Nm；连续电流: 18 A；额定速度: 3000 rpm；转矩常数: 1.56 Nm/A；转子惯量: 11500 x10-6 kg·m²；重量: 34.5 kg；驱动电压: 400 Vac
