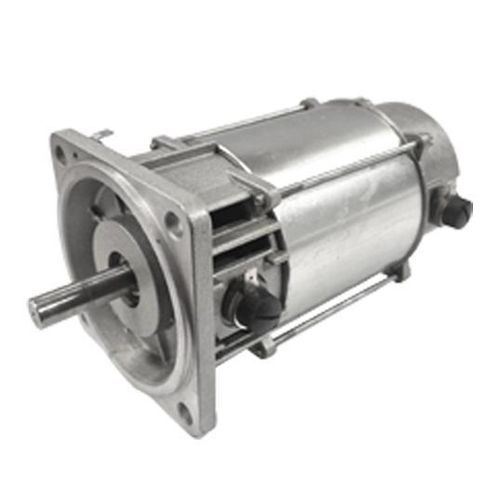

直流电机

直流48V永磁

产品概述 我们的定制电机，尺寸为63和71，采用带磁通集中器的永磁励磁，设计可承受较高的去磁电流。该设计允许在宽转速范围内于恒定和可变转矩工况下运行，包括与低体积因数的调速器配合使用。在这些条件下，电机具有高效率和低噪声转矩脉动表现。

主要特性

• 2极磁路，配备磁通集中器，铁氧体磁石
• 冷却等级 IC410
• 轴承：增大间隙、带防护罩、终身润滑
• 可用安装/结构形式：IMB5、IMV1、IMV3（尺寸63和71）

技术参数表 特性与额定值 | 电机尺寸1 Nm | 电机尺寸2 Nm
额定转矩，锁定转子，连续运行，dt aw = 115K* | 1.12 Nm | 2.15 Nm
峰值转矩，锁定转子 | 4 Nm | 8 Nm
最高转速 | 12500 rpm | 6000 rpm
转子转动惯量 | 560 x 10^-6 kgm² | 1100 x 10^-6 kgm²
机械时间常数 *** | 18.5 ms | 16 ms
重量 | 5 kg | 8 kg
热阻 * | 2 °C/W | 1.2 °C/W
热时间常数 * | 1320 s | 1680 s
电气时间常数 *** | 5.00 ms | 6.00 ms
速度常数 *** | 1.38 rad/s/Nm | 0.58 rad/s/Nm
额定电流时刷子电压降 | 1.20 Vdc | 1.20 Vdc
供电 > 48Vdc | 1.20 Vdc | 1.20 Vdc
供电 ≤ 48Vdc | 0.40 Vdc | 0.40 Vdc

结构与机械细节 冷却：IC410。轴承：带防护罩、终身润滑，增大间隙以容忍去磁电流和宽转速范围。可用安装形式：IMB5、IMV1、IMV3。磁通集中器和铁氧体磁石提供抗去磁能力并降低转矩脉动噪声。

特性 / 技术规格

• 产品系列：永磁直流电机
• 可用尺寸：63 和 71
• 额定转矩（尺寸1）：1.12 Nm
• 额定转矩（尺寸2）：2.15 Nm
• 峰值转矩（尺寸1 / 尺寸2）：4 Nm / 8 Nm
• 最高转速（尺寸1 / 尺寸2）：12500 rpm / 6000 rpm
• 转子惯量（尺寸1 / 尺寸2）：560 x10^-6 kgm² / 1100 x10^-6 kgm²
• 机械时间常数：18.5 ms（尺寸1），16 ms（尺寸2）
• 电气时间常数：5.00 ms（尺寸1），6.00 ms（尺寸2）
• 速度常数：1.38 rad/s/Nm（尺寸1），0.58 rad/s/Nm（尺寸2）
• 额定电流时刷子电压降：1.20 Vdc
• 热阻（尺寸1 / 尺寸2）：2 °C/W / 1.2 °C/W
• 热时间常数（尺寸1 / 尺寸2）：1320 s / 1680 s
• 重量（尺寸1 / 尺寸2）：5 kg / 8 kg
• 磁体类型：带磁通集中器的铁氧体磁石
• 冷却等级：IC410
