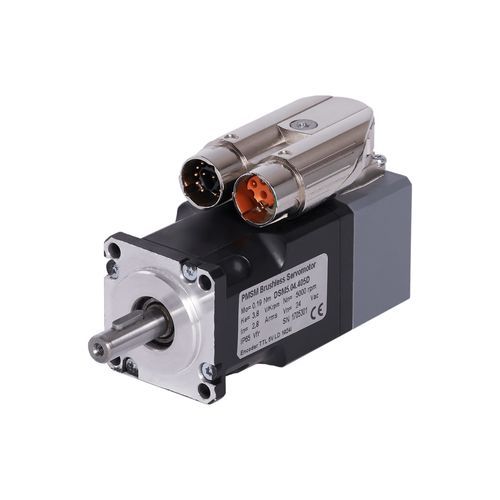

无刷伺服电机 9MDSM5 series

带制动装置带编码器IP55

简短描述
同步无刷伺服电机 9MDSM5 系列，面向高性能伺服应用。采用8极结构、正弦波电动势和高温稀土磁钢，具有低齿槽转矩和低转矩波动。根据不同型号，力矩范围约为0.18–200 Nm。可选反馈包括解算器、增量/绝对编码器及支持单缆方案的 Hiperface DSL。可选保持制动，电机温度监测支持 PTC 或 PT1000 传感器。

主要特性

• 设计支持高电流过载
• 宽力矩覆盖：≈0.18–200 Nm（视型号而定）
• 多种接线选择：标准电缆出口或 M15–M40 互连接头
• 反馈选项：解算器、增量/绝对编码器、Hiperface DSL
• 可选保持制动
• 温度监测：PTC 或 PT1000
• 高温稀土磁钢；正弦波 EMF；8 极结构
• 集成热保护
• 防护等级：总体信息为 IP55；按型号表列出为 IP64
• 标准与认证：CE、相关 EN 标准，及在适用时的 UL 认证

技术型号（按组别概要）

• 9MDSM504xx – 9MDSM505xx：堵转力矩 0.19–0.38 Nm；峰值力矩至 1.3 Nm；重量 0.53–0.68 kg；机械最高转速可达 8,500 rpm；防护 IP64。
• 9MDSM521xx – 9MDSM522xx：堵转力矩 0.7–1.4 Nm；峰值力矩至 4.9 Nm；重量 1.2–1.7 kg；最高转速可达 8,000 rpm；防护 IP64。
• 9MDSM531xx – 9MDSM532xx：堵转力矩 1.5–2.9 Nm；峰值力矩至 10 Nm；重量 2.4–3.5 kg；最高转速可达 7,000 rpm；防护 IP64。
• 9MDSM533xx – 9MDSM534xx：堵转力矩 4.2–5.3 Nm；峰值力矩至 18 Nm；重量 4.6–5.7 kg；防护 IP64；最高转速随型号不同。
• 9MDSM543xx：堵转力矩 11.3 Nm；峰值力矩至 40 Nm；重量 ≈11.4 kg；防护 IP64。
• 9MDSM551xx – 9MDSM552xx：堵转力矩 10–19 Nm；峰值力矩至 65 Nm；重量 11–16 kg；防护 IP64。
• 9MDSM553xx – 9MDSM554xx：堵转力矩 27–35 Nm；峰值力矩至 119 Nm；重量 21–26 kg；防护 IP64。
• 9MDSM561xx – 9MDSM562xx：堵转力矩 15–28 Nm；峰值力矩至 72 Nm；重量 17–23 kg；防护 IP64。
• 9MDSM563xx – 9MDSM564xx：堵转力矩 50–70 Nm；峰值力矩至 184 Nm；重量 36–50 kg；防护 IP64。

合规与环境数据

• 工作温度：0 至 40 °C（40–50 °C 范围内按 1 %/K 降额）
• 存储温度：−25 至 +70 °C
• 湿度：5%–95% 非凝结
• 海拔：最高至海平面以上 1,000 m
• 防护等级：总体信息为 IP55，型号表中列为 IP64
• 认证：2014/35/UE、2014/30/UE、2011/65/UE、EN 60034-1:2010、EN 60034-2-1:2014、EN 60204-1，及适用时的 UL

订购与选项

• 根据所需扭矩/转速/重量选择型号；参照型号组代码（如 9MDSM53xxx）获取电气/机械参数
• 请指明所需反馈类型（解算器、增量/绝对编码器、Hiperface DSL）及连接/布线选项（标准电缆出口或 M15–M40）
• 选项：保持制动、PT1000 温度传感器、定制布线和安装配件
• 有关详细数据表、外形图和接线图，请联系供应商
