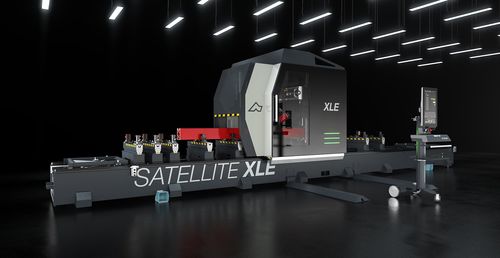

5轴CNC加工中心 SATELLITE XLE

立式用于钢材用于铝

带移动门 5 轴 CNC 加工中心，可对大尺寸铝制型材杆、PVC、轻型合金以及钢制型材进行铣 削、穿孔、螺纹加工和切割。机器的移动部分由移动门构成，该移动门配备了高精度齿条的重机 动装置。高功率电动主轴(S1 中为 11 kW)带有 HSK-63F 刀具接头，甚至可以执行重型加工， 并在速度和精度方面均可获得良好效果。 全新机载保护舱旨在将最大的功能性、可及性以及照明度与对安全性和人体工学的需求相结合。 操作员可以利用大面积的透明玻璃表面来检查加工执行情况，并借助能够将机舱完全打开为两部 分的开启系统，在清洁和维护阶段轻松进入。其中具有一个 18 位刀具库。450 毫米刀具单独存 放在专用的刀具库中。 SATELLITE XLE 具有新的电动夹具，在摆动模式下，夹具会独立定位并与对面工作区域的主轴 加工过程保持同步。夹具坚固而紧凑，无需使用几何调整工具即可轻松配置。 新的挡块可以完全覆盖工作区域，并在对型材头上进行加工时脱离该区域。 所有 CNC 轴都是绝对轴，机器重新启动时不需要归零。 夹具单元能够正确、安全、快 速地锁定大型型材，并且不需 要工具对其进行几何调整。 每个组件都会通过机床工作台 上的直线导轨进行滑动。 每个夹具都有独立电机的电动 钳。在动态摆动模式下，CNC 可以同时管理夹钳和移动门在 两个不同工作范围内的运动， 这能够显著提高生产力。 绝对参考轴的任务是可以减少 每期重启时机器的初始化时 间。
