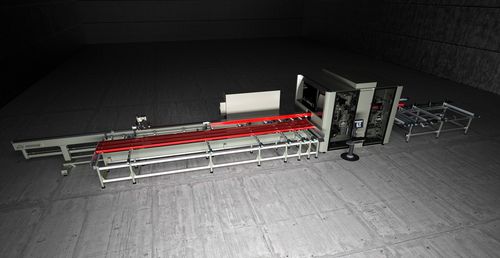

13轴CNC加工中心 QUADRA L series

12轴卧式用于铝

13 轴 CNC 加工中心，可对铝制型材和轻型合金型材进行铣削、穿孔和切割加工。可以选配对接模块。 QUADRA L0 由一个自动仓库和一个供料推动系统组成，可用于长达 7500 毫米的型材，型材会完全由 用来固定型面的夹钳来进行搬运。因为有夹钳对型材进行搬运，输送器就可以回到原始的位置，因此加 载器可以在同一时间准备下一个型材。在中间部分有铣削模块、切割模块和选配的对接模块。在 4 轴 CNC 数控铣削模块上安装有 4 个电动轴，通过这些电动轴，机床可以对工件的全部轮廓进行加工，无 论其定位如何。切割模块装有一个在三个 CNC 轴上做水平运动的直径为 350 毫米的刀片。选配的对接 模块通过切割器组在两个 CNC 轴上运行。QUADRA L0 还包括一个从切割单元到缷载仓库的自动顶出 器。该单元由一个横向履带式仓库组成，这些履带可以将最长 4000 毫米（7500 毫米可选）的加工后工 件卸载下来。在这个加工单元的操作中间部分配备有隔音室，除了可以保护操作人员外，还可以减少噪 音对环境的影响。
