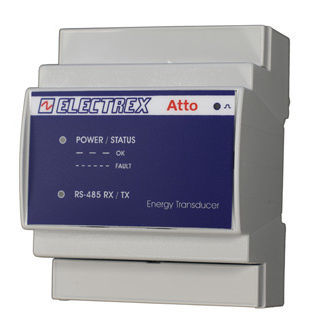

监控分析仪 PFA74D1-D2-B ATTO RCM D4 ECT用于三相电力系统用于单相电力系统功率
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用领域
- 监控, 用于三相电力系统, 用于单相电力系统
- 测量值
- 谐波, 功率, 电压, 能量
- 配置
- DIN导轨
- 其他特性
- RS485
产品介绍
产品概述
主要测量与功能
通信、I/O 与固件
机械与合规
技术规格
- 单相/三相能量变送器/分析仪，具备剩余电流监测功能（适用于最多3个单相负载）。
- 需外接 Electrex ECT 型电流互感器（不含），例如 PFAE000-01 或 PFAE000-02。
- 剩余电流触发阈值可编程，范围 0.03 A 至 5 A。
主要测量与功能
- 电压与电流的 THD（总谐波失真）测量。
- 中性线电流测量。
- 最大/最小电压检测。
- 最大功率与最大电流检测。
- 逐相有功能量测量。
- 相序信息可在 Modbus 寄存器中读取。
- 被监测负载的四个运行时间计数器。
- 1 个校准/状态指示 LED。
通信、I/O 与固件
- RS485 接口，支持 Modbus 协议。
- 2 路数字输入和 2 路数字输出，具有独立公共端（预警与报警功能）。
- 固件支持远程升级。
机械与合规
- 尺寸：4 个 DIN 导轨模块。
- 电源：230-240 Vac。
- 符合标准：EN 50470-1 和 EN 50470-3。
- 不可作为保护或救生设备使用。
技术规格
- 产品代码：PFA74D1-D2-B。
- 产品类型：单相/三相能量变送器/分析仪，带剩余电流监测（最多 3 个单相负载）。
- 所需外接互感器：Electrex ECT（不含），例如 PFAE000-01、PFAE000-02。
- 剩余电流可编程阈值：0.03 A ÷ 5 A。
- 测量：电压/电流 THD、中性线电流、Vmax、Vmin、最大功率、最大电流、逐相有功能量。
- 相序：可在 Modbus 寄存器中获取。
- 计数器：被监测负载的 4 个运行时间计数器。
- 指示器：1 个校准/状态 LED。
- 接口：RS485（Modbus）、2 路数字输入、2 路数字输出，具有独立公共端。
- 固件：支持远程升级。
- 尺寸：4 个 DIN 模块。
- 电源：230-240 Vac。
- 标准：EN 50470-1，EN 50470-3。
