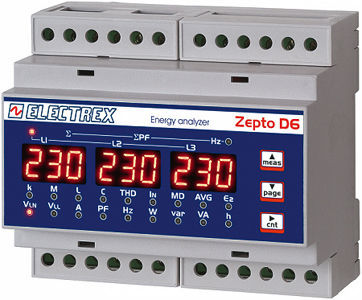

电网分析仪 PFA8611-12 ZEPTO D6

用于三相电力系统用于单相电力系统电能质量

产品
用于单相和三相系统的多功能表/能量分析仪 ZEPTO D6 RS485 230-240V 1DI 2DO

编号
Cod. PFA8611-12

概述
紧凑型导轨安装测量仪，提供50多项电气测量，包括中性线电流、THD-I 与 THD-U、滚动需量和最大需量、部分及总有功能量（Ea）与无功能量（Er）。支持至31次谐波的RMS测量。电压与电流精度0.5%；有功能量1级、无功能量2级（EN62053-21）。3×3位高可视性LED显示。兼容单相、两相、平衡/不平衡三相网络（最高500 V 相间）、2/3/4线，低压与高压系统。CT输入 ../1-5 A。内置RS485串口（Modbus）。工作温度 -10 至 +50 °C。电源 230-240 Vac（其他电源可定制）。

主要特性

• 超过50项电气读数，包括中性线电流
• 电流（THD-I）与电压（THD-U）总谐波失真测量
• 支持至31次谐波的RMS测量，便于详细谐波分析
• 滚动需量与最大需量功能，用于负载监测
• 部分与总有功（Ea）及无功（Er）能量监测
• 3×3位LED高可视性显示，便于现场读取
• 支持单相、两相及平衡/不平衡三相系统，2/3/4线接法
• CT输入： ../1-5 A，支持灵活的电流互感器接入
• 数字I/O：1个数字输入（DI），2个数字输出（DO）
• 通信：带Modbus协议的RS485端口，便于与能源管理系统集成
• 工作范围：-10 至 +50 °C
• 电源：230-240 Vac（可按需提供其他选项）

特征 / 技术规格

• 型号：ZEPTO D6
• 产品编号：PFA8611-12
• 功能：多功能表、能量分析仪、能量计量
• 测量项：电压、电流、中性线电流、有功/无功能量、至31次谐波的谐波分析、THD
• 精度：电压与电流0.5%；有功能量1级；无功能量2级（EN62053-21）
• 显示：3×3位高可视性LED显示
• 电压范围：最高500 V 相间
• CT输入： ../1-5 A
• 数字接口：1 DI、2 DO
• 通信协议：RS485（Modbus）
• 安装：导轨安装，6 模块
• 工作温度：-10 °C 至 +50 °C
• 电源：230-240 Vac（按需可选其他）
