工业分析仪 PFA8C11-12 ZEPTO 96

电压谐波能量

概述

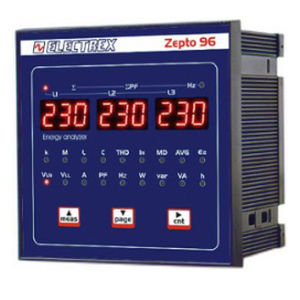

ZEPTO 96 型号 PFA8C11-12 为工业电气系统设计的 96×96 多功能电表/能量分析仪。可提供 50 多项测量数据，包括中性线电流、电流与电压的总谐波畸变（THD）、最高至 31 次谐波的 RMS 测量、滚动需量与最大需量，以及部分与总计的有功/无功能量。支持 RS485（Modbus）、1 路数字输入与 2 路隔离数字输出，CT 输入 1-5 A。额定电源 230-240 Vac。精度：电压与电流 0.5%，有功能量 Class 1， 无功能量 Class 2（EN62053-21）。

主要测量值与功能

• 50 多项读数（含中性线电流）
• THD-I（电流总谐波畸变）及 THD-U（电压）
• 最高至第 31 次谐波的 RMS 测量
• 滚动需量与最大需量
• 部分与总计有功能量（Ea）
• 无功能量（Er）

通信与输入/输出

• RS485 串口（Modbus 协议）
• 1 路数字输入
• 2 路隔离数字输出

显示与用户界面

• 3 × 3 位高可视性 LED 显示

技术规格

• 产品代码：PFA8C11-12
• 型号：ZEPTO 96
• 面板尺寸：96×96 mm
• 额定电源电压：230-240 Vac
• 测量系统：单相、两相、平衡或不平衡三相（最大相间 500 V）
• 接线：2、3 & 4 线
• CT 输入：1-5 A
• RMS 谐波测量：直到第 31 次谐波
• 电压/电流精度：V 和 I 为 0.5%
• 能量精度：有功 Class 1， 无功 Class 2（EN62053-21）
• 显示：3 × 3 位 LED
• 数字 I/O：1 DI / 2 DO（隔离）
• 通信：RS485（Modbus）
• 工作温度：-10 至 +50 °C
• 最大相间电压：500 V
