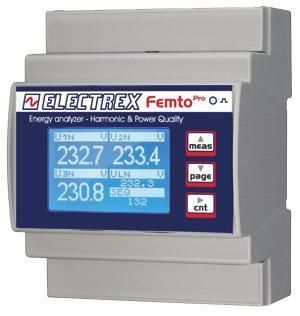

交流电网分析仪 PRA64-F0102-E00 FEMTO PRO D4 F PLUG

用于三相电力系统用于单相电力系统功率

概述
单相/三相电能分析仪（最多支持3路单相线路），配合 FEMTO PRO F 与 FCTS 系列软心分体电流互感器使用时可实现整体1级精度。适用于 DIN 导轨安装，紧凑 4 模块宽度，采用 RJ45 及可拆卸端子连接。电源 230–240 VAC。符合 EN 50470-1 与 EN 50470-3 标准。

测量参数和功能

• 电压与电流的 THD 与 TDD 测量
• 中性线电流监测
• 最大/最小电压检测
• 最大电流与最大功率测量
• 各相有功电能测量
• 相序检测与相位设定配置

报警、定时器与逻辑

• 四个运行定时器
• 八路可配置报警
• 支持复杂逻辑条件的报警生成

用户界面和指示器

• 用于测量和菜单的图形 LCD 显示屏
• 校准指示 LED

通信与固件

• 通过 RS485 的 Modbus-RTU 通信
• 固件支持远程升级
• 支持通过 PUK 代码在安装后进行功能扩展

机械与安装

• DIN 导轨安装，4 模块宽度
• 通过 RJ45 连接器和可拆卸端子安装

电源与合规性

• 电源：230–240 VAC
• 标准：EN 50470-1，EN 50470-3

产品代码
PRA64-F0102-E00

可用文档

• Femto Pro 产品说明 - Atto Pro (PDF)
• Femto Pro D4 RS485 PLUG SERIES 安装说明 (PDF)

特性 / 技术规格

• 支持配置：单相和三相（最多3路单相线路）
• 整体精度：Class 1（FEMTO PRO F + FCTS 软心互感器）
• CT 连接：FCTS 系列软心分体互感器（不含 CT）
• 可配置 CT 满量程：最高 4000 A
• 功率测量：最大电流、最大功率、各相有功电能
• 电能质量测量：电压与电流的 THD 和 TDD
• 中性线监测：中性线电流测量
• 电压监测：最大与最小电压
• 相位功能：相序检测与相位设置可配置
• 定时器：4 个运行定时器
• 报警：8 个可配置报警，支持复杂逻辑
• 显示：图形 LCD
• 指示：校准 LED
• 通信协议：通过 RS485 的 Modbus-RTU
• 固件：支持远程升级并可通过 PUK 扩展
• 安装：DIN 导轨（4 模块）
• 连接：RJ45 连接器和可拆卸端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
