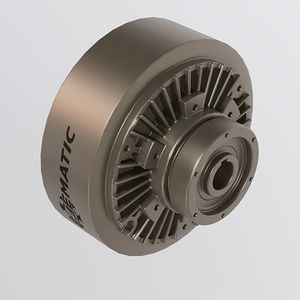

摩擦离合器 CTS- MCX series

手动机械用于张力控制

概述
手动调节的机械离合器，采用轴向作用的毛毡摩擦垫和中间弹簧，提供渐进式缓冲和精确的张力控制。适用于直径低于300 mm的卷轴卷绕/放卷作业。

操作
通过螺纹系统手动调节：旋转动作通过固定机构、弹簧和毛毡垫向轴施加轴向负载，毛毡与旋转轴产生摩擦，从而实现张力的精细调节。对于小直径卷轴，通常不建议在加工过程中调整制动器。

装配与型号

• 悬臂（cantilever）轴配置 — 提供装配和爆炸图。
• 双支撑轴配置 — 提供装配和爆炸图。

应用
用于包装、印刷、造纸、纺织等行业的卷绕/放卷过程中的手动张力控制，尤其适用于需要紧凑机械调节的小直径卷轴。

技术规格

• 类型：手动调节机械离合器
• 驱动：螺纹系统实现轴向调节（手动）
• 摩擦元件：轴向作用的毛毡垫
• 缓冲：中间弹簧用于吸收不规则性并提供可控手感
• 推荐卷径：适用于直径 < 300 mm 的卷轴
• 使用提示：小直径卷轴在加工过程中通常不建议调整制动器
• 安装选项：悬臂（cantilever）和双支撑轴
• 资料：提供2D/3D图纸及数据表
