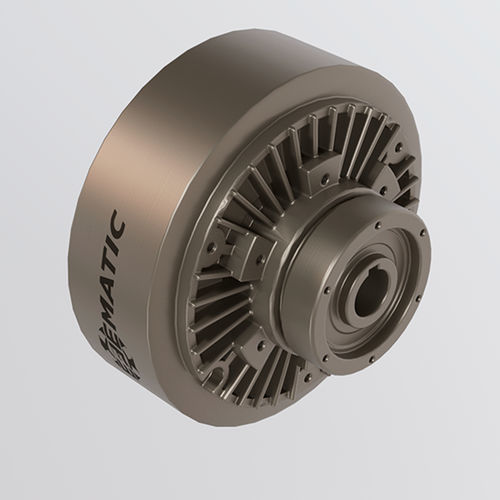

粉末离合器 CTS-PCL series

磁性用于张力控制带轴承

概述
磁粉式电磁离合器，专为卷绕/放卷过程中的精确带材张力控制而设计。通过磁粉的吸附与释放来调节扭矩。可集成多种传感器，实现从小卷径到大卷径的自动张力控制。

操作
需 24 V 直流电源。离合器接受 0–10 V 控制输入，可通过电位器手动调节，或由基于 PWM 的控制电子设备处理传感器信号并实时调节扭矩以控制张力。

安装

• 适用于双支撑轴（两端支撑）的版本。
• 适用于悬臂（单端）轴安装的版本。
• 可根据应用和环境提供安装附件及不锈钢材质选项。

带材张力控制

• 开环控制：由操作员手动调节或根据卷径传感器控制；无自动反馈校正。
• 闭环控制：使用张力舞者或称重传感器（负荷传感器）测量张力，并与设定值比较，从而实现自动校正并提高过程稳定性。

技术参数

• 供电电压：24 V DC。
• 控制输入：0–10 V 或兼容 PWM。
• 扭矩控制原理：磁粉吸附/释放，实现精细扭矩调节。
• 传感器接口：卷径传感器、舞者、称重传感器等。
• 控制模式：支持开环和闭环控制。
• 安装形式：双支撑和悬臂式。
• 典型应用：适用于不同卷径的卷绕/放卷张力控制。

文档与订购

• 可按需提供数据表、爆炸图和安装图纸。
• 订购时请指明轴型、所需扭矩范围及使用环境。
