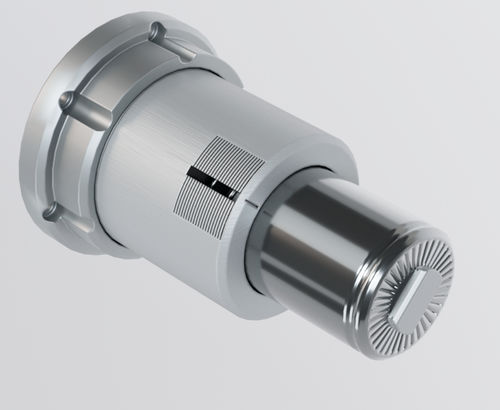

摩擦制动器

机械用于传动轴用于退绕机

产品概述
用于小直径卷筒的张力控制与制动的机械制动器。制动由轴向作用的毛毡制动片实现，间隔弹簧提供阻尼以吸收不规则性，从而获得更平顺的制动感觉。适用于直径小于300 mm的卷筒。

工作原理
通过带螺纹的调节系统手动操作：固定机构、间隔弹簧和毛毡制动片对轴施加轴向载荷，毛毡与旋转轴部分产生摩擦实现制动。螺纹调节可实现精确的张力控制。对于直径小于300 mm的卷筒，通常不建议在运行过程中进行制动调整。

安装 / 适用

• 适用于悬臂（cantilever）轴
• 适用于双支撑轴
• 适用于小直径卷筒的收卷/放卷等张力控制工艺

型号与视图

• STANDARD FRENO SOLO（单一变体）
• FRENO MECANICO MONTADO CANTILEVER（悬臂安装）
• FRENO MECANICO MONTADO DOBLE SUPORT（双支撑安装）
• FRENO MECANICO DS（装配图 / 爆炸图）

技术参数

• 驱动方式：通过螺纹系统手动调节
• 制动元件：毛毡制动片，轴向作用
• 间隔弹簧：提供阻尼以吸收不规则性并改善制动触感
• 调节：通过固定机构和弹簧对轴施加轴向载荷以精确控制张力
• 建议卷筒直径：适用于<300 mm的卷筒
• 运行注意：对于直径<300 mm的卷筒，避免在运行过程中调整制动器
• 安装配置：悬臂（cantilever）和双支撑
• 图纸与文档：可按需提供2D/3D视图及技术资料
