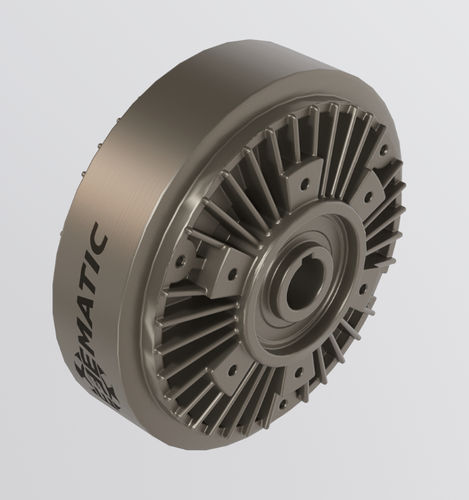

粉末制动器 CTS-PBR series

电磁用于退绕机张力控制

概述
粉末式电磁制动器，专为卷取/放卷过程中的精确卷材张力控制设计。通过磁性颗粒的吸附与释放实现转矩调节，可在宽范围卷径内进行精细调节。可集成各类传感器和控制电子设备，实现张力控制的自动化。

工作原理
需接入24 V DC电源。控制输入为0–10 V，可由手动电位器或基于PWM的控制电子装置驱动。可处理卷径传感器、舞者（dancer）、称重传感器（load cell）等传感器输入，实时调整制动力以控制张力。

安装

• 适用于悬臂轴（cantilever）的安装选项。
• 适用于双支撑轴（double-support）的安装选项。

卷材张力控制

• 开环控制：由操作员手动调节或通过卷径传感器进行调节；不存在实时自动校正。
• 闭环控制：采用舞者或称重传感器等反馈装置，将测得张力与设定参考值比较，并自动调整制动力以提高工艺精度。

应用
适用于包装、印刷、纺织、造纸等行业的卷取/放卷过程，需要保持稳定的卷材张力。

技术参数

• 电源：需24 V DC。
• 控制信号：0–10 V 输入；兼容手动电位器或PWM电子装置。
• 制动原理：磁性颗粒 / 粉末电磁制动。
• 传感器集成：支持卷径传感器、舞者、称重传感器以实现自动化。
• 控制模式：开环（手动或基于卷径）与闭环（舞者、称重传感器反馈）。
• 安装形式：悬臂轴（cantilever）和双支撑轴（double-support）。
• 可选版本：标准与不锈钢（INOX）；可按需提供装配版本。
• 文档：产品数据表及工程图纸可提供（PDF，按需索取）。
