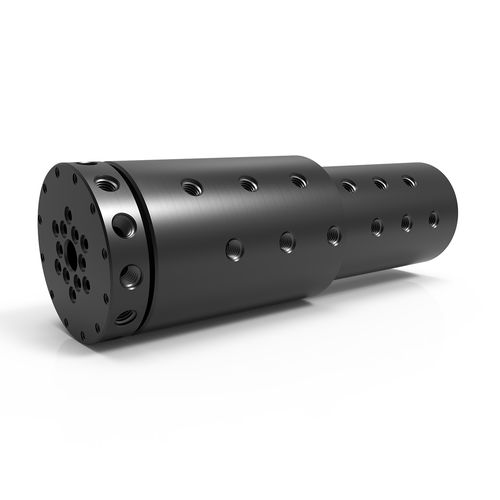

水旋转接头 GP 12
用于油用于真空用于气体

添加到我的收藏夹

添加到产品对比表

产品规格型号

媒介

用于水, 用于空气, 用于油, 用于真空, 用于气体

通路数量

12 通路

应用领域

液压

材料

不锈钢, 碳钢

旋转速度

最少: 0 rpm
(0 rad.min-1)

最多: 500 rpm
(3,141.59 rad.min-1)

压力

最少: 0 bar
(0 psi)

最多: 515 bar
(7,469 psi)

公称尺寸

0.25 in, 0.375 in

产品概述
GP Series 12通道旋转接头在单一旋转组件中提供十二个独立流道，可在真空及双向压力条件下同时传输不同介质。标准材质为碳钢并经黑色氧化处理；需耐腐蚀或水/腐蚀性介质时可选不锈钢型号。

主要特性

示例配置

GP-201-12 — 1/4"-18 NPT（亦可提供 BSPP）— 通道 0.250" [6.35 mm] — 外径 4.437" [112.7 mm] — 长度 13.380" [339.85 mm] — 通孔 0.750" [19.05 mm] — 最小扭矩 19.2 ft-lbs [26.03 Nm]
GP-301-12 — 3/8"-18 NPT（亦可提供 BSPP）— 通道 0.375" [9.525 mm] — 外径 4.937" [125.4 mm] — 长度 15.370" [390.40 mm] — 通孔 0.750" [19.05 mm] — 最小扭矩 26.2 ft-lbs [35.52 Nm]

可选项

性能与数据

技术规格

最大压力：7,500 PSI [515 BAR]
最大转速：500 RPM
最大真空度：30 HG
温度范围：0° F 至 220° F [-18° C 至 105° C]；超过该温度范围的应用需采用替代密封材料
适用介质：空气/气体；冷却液（含防锈剂）；油/液压（石油基）；水/乙二醇（含防锈剂）；其他介质可通过定制解决
连接类型：标准为 NPT 和 BSPP；其他系列可提供更多接头类型
壳体材料：碳钢（黑色氧化）；可选不锈钢以提高耐腐蚀性
轴材料：碳钢（黑色氧化）；可选不锈钢
轴连接选项：标准侧面螺纹连接；可选非螺纹面上 O 型圈密封腔以实现平齐安装；带螺纹的安装孔
通道尺寸示例：0.250" (6.35 mm) 和 0.375" (9.525 mm)
通孔示例：0.750" [19.05 mm]
旋转最小扭矩（示例，零压）：GP-201-12 = 19.2 ft-lbs [26.03 Nm]；GP-301-12 = 26.2 ft-lbs [35.52 Nm]
