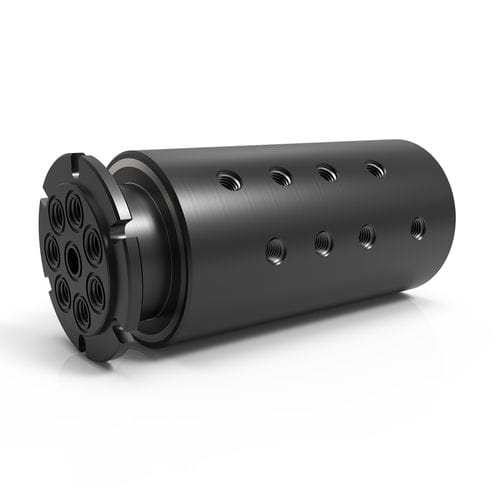

水旋转接头 GP 8用于油用于真空用于化学品
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 媒介
- 用于水, 用于空气, 用于油, 用于真空, 用于气体, 用于化学品, 食品级
- 通路数量
- 8 通道
- 应用领域
- 食品工业
- 材料
- 不锈钢, 碳钢
- 其他特性
- 定制, 带滑环组件
- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 500 rpm
(3,141.59 rad.min-1)- 压力
最少: 0 bar
(0 psi)最多: 515 bar
(7,469 psi)- 公称尺寸
最少: 87.3 mm
(3.437 in)最多: 142.87 mm
(5.625 in)
产品介绍
概述
GP Series 8通道旋转接头在单一旋转轴内提供八个独立流道，可在静止与旋转部件之间同时传递不同介质。标准材质为碳钢（黑氧化处理）；需要耐腐蚀或用于水及腐蚀性介质的应用可选用不锈钢版本。NPT 型号可通过螺纹通道安装或使用O形圈面密封腔进行平面安装；BSPP 8通道型号不支持 O 形圈面密封腔。GP 系列可与标准滑环集成，实现流体与电力/信号/数据的组合传输。
主要特性
可用配置（示例）
部件号 | 连接 | 通道尺寸 | 直径 | 长度 | 中通孔 | 最小扭矩（零压，油/液压）
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | 无 | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | 无 | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | 无 | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | 无 | 32.5 ft-lbs [44.06 Nm]
压力选项（摘要）
最大压力 → 系列
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] → SE, GP, GPS, HPS（GP 系列示例：7,500 PSI）
20,000 PSI [1,375 BAR] → HPS（高压系列）
其他 → 可提供定制解决方案
速度选项（摘要）
最高转速 → 系列
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
其他 → 可提供定制解决方案
连接类型（摘要）
连接类型 → 系列
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
中压 → HPS
其他 → 可提供定制解决方案
适用介质
图表与数据
提供压力-扭矩和压力-速度曲线以便选择与校核。针对具体应用的限值请参阅工厂数据。
注意
使用寿命取决于转速、工作周期和应用参数。接近最高转速、连续运行或温度高于 220° F [105° C] 的应用需要更换密封材料。水/乙二醇或冷却液必须含防锈剂；油/液压介质必须为石油基。如需不同压力/速度/连接或流体/电气集成装配，请咨询工厂定制。
技术规格
GP Series 8通道旋转接头在单一旋转轴内提供八个独立流道，可在静止与旋转部件之间同时传递不同介质。标准材质为碳钢（黑氧化处理）；需要耐腐蚀或用于水及腐蚀性介质的应用可选用不锈钢版本。NPT 型号可通过螺纹通道安装或使用O形圈面密封腔进行平面安装；BSPP 8通道型号不支持 O 形圈面密封腔。GP 系列可与标准滑环集成，实现流体与电力/信号/数据的组合传输。
主要特性
- 八个独立流道（8通道配置）
- 密封技术适用于真空和双向压力
- 标准外壳和轴为碳钢（黑氧化）；可选不锈钢版本
- 提供 NPT 或 BSPP 连接；NPT 型号可配合 O 形圈面密封腔实现平面安装
- 可与滑环集成以实现流体/电气组合解决方案
- 支持按需定制修改与组件装配
可用配置（示例）
部件号 | 连接 | 通道尺寸 | 直径 | 长度 | 中通孔 | 最小扭矩（零压，油/液压）
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | 无 | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | 无 | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | 无 | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | 无 | 32.5 ft-lbs [44.06 Nm]
压力选项（摘要）
最大压力 → 系列
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] → SE, GP, GPS, HPS（GP 系列示例：7,500 PSI）
20,000 PSI [1,375 BAR] → HPS（高压系列）
其他 → 可提供定制解决方案
速度选项（摘要）
最高转速 → 系列
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
其他 → 可提供定制解决方案
连接类型（摘要）
连接类型 → 系列
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
中压 → HPS
其他 → 可提供定制解决方案
适用介质
- 空气 / 气体
- 冷却液（基于水的冷却液；水/乙二醇）— 水/乙二醇或冷却液需含防锈剂
- 油 / 液压（石油基油）
- 水 / 乙二醇（含防锈剂）
- 化学品 / 去离子水 / 食品级 / 其他 — 可通过 GPS、SCS 或 HPS 系列或定制选项提供
图表与数据
提供压力-扭矩和压力-速度曲线以便选择与校核。针对具体应用的限值请参阅工厂数据。
注意
使用寿命取决于转速、工作周期和应用参数。接近最高转速、连续运行或温度高于 220° F [105° C] 的应用需要更换密封材料。水/乙二醇或冷却液必须含防锈剂；油/液压介质必须为石油基。如需不同压力/速度/连接或流体/电气集成装配，请咨询工厂定制。
技术规格
- 系列 / 商用名称：GP Series
- 最大压力：7,500 PSI [515 BAR]（GP 系列示例）
- 最高转速：500 RPM
- 最大真空度：30 HG
- 温度范围：0° F 至 220° F [-18° C 至 105° C]；更高温度需更换密封
- 外壳材料（标准）：碳钢（黑氧化）；可选不锈钢
- 轴材料（标准）：碳钢（黑氧化）；可选不锈钢
- 连接类型：NPT 和 BSPP（NPT 型号可选 O 形圈面密封腔；BSPP 8 通道型号不支持该选项）
- 通道数：8 个独立流道
- 典型部件号：GP-180、GP-280、GP-380、GP-480
- 适用介质：空气/气体、冷却液、油/液压、水/乙二醇（含防锈剂）；化学品/食品级通过替代系列或定制选项提供
- 集成：设计用于与滑环集成以实现流体与电气/数据的组合传输
- 定制选项：提供改装、安装选项和组合装配
