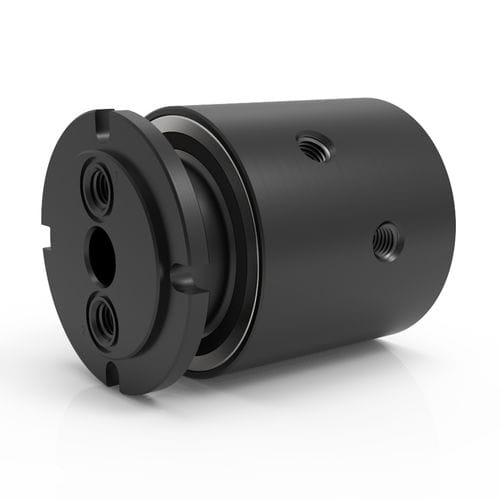

水旋转接头 GP 2

用于油用于真空用于化学品

概述
GP Series 双通道旋转接头提供两个独立流道，可实现不同介质的同时传输。专用密封技术支持真空与双向压力。标准外壳为碳钢（黑色氧化），适用于空气/气体、冷却液和石油基液压介质；需耐腐蚀或水介质时可选不锈钢型号。采用NPT螺纹的2通道型号具有便于安装的特殊轴构造，可通过螺纹通道或O型圈端面密封腔安装；采用BSPP螺纹的2通道型号不提供O型圈端面密封腔。GP Series 可与标准电滑环直接集成，实现流体与电气/信号/数据的组合传输。

压力与转速选项（概要）

• 最大压力 — 系列：200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 最大压力 — 系列：600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 最大压力 — 系列：5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 最大压力 — 系列：7,500 PSI [515 BAR] — SE, GP, GPS, HPS
• 最大压力 — 系列：20,000 PSI [1,375 BAR] — HPS
• 最大转速 — 系列：根据系列不同为20 RPM至500 RPM（典型上限500 RPM）
• 其他 — 定制

连接类型（概要）

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• 中压 — HPS
• 其他 — 定制

适用介质（概要）

• 空气 / 气体
• 冷却液
• 油 / 液压（石油基）
• 水 / 乙二醇
• 化学品（视情况使用 GPS, SCS, HPS 系列）
• 去离子水 / 自来水
• 食品级介质（SCS 系列）
• 蒸汽 — 定制解决方案

备注
* 水/乙二醇或冷却液必须含有防锈添加剂。油/液压介质必须为石油基。所有列出数值依赖于应用参数的组合；转速与使用周期会影响使用寿命。温度超过220°F（105°C）或水温超过212°F（100°C）的应用需采用替代密封材料。可按需提供定制配置。

技术规格

• 最大压力：7,500 PSI [515 BAR]
• 最大转速：500 RPM
• 最大真空：30 HG
• 温度范围：0°F 至 220°F [-18°C 至 105°C]
• 外壳材料：碳钢（黑色氧化）；可选不锈钢
• 轴材料：碳钢（黑色氧化）
• 连接类型：NPT、BSPP（及视配置而定的其他类型）
• 主要特点：双独立流道；支持真空及双向压力密封；可与电滑环集成
