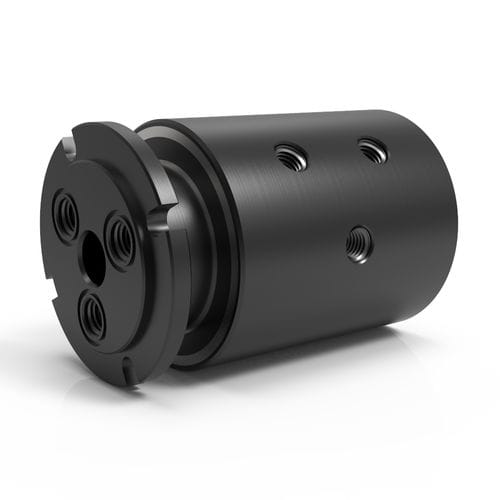

水旋转接头 GP 3

用于油用于真空用于气体

产品说明
GP Series 三通路旋转接头提供三个独立通道，可同时传输不同介质，密封技术适用于真空和双向压力。标准材质为碳钢并作黑色氧化处理，适用于空气/气体、冷却液和液压工况。可选不锈钢（GPS Series）用于耐腐蚀或需传输水及腐蚀性介质的场合。

主要特性

• 三条独立流路（3通路）
• 密封适用于真空和双向压力
• 标准为碳钢壳体和轴（黑色氧化）；可选不锈钢
• 可提供 NPT 或 BSPP 接口（NPT 型可配置 O 型圈面密封腺以实现齐平安装）
• 可与电气滑环直接集成，支持流体与电力/信号/数据的组合传输

最大压力 — 系列（表）
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
其他 — 定制

最高转速 — 系列（表）
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
其他 — 定制

连接类型 — 系列（表）
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
中压 — HPS
其他 — 定制

适用介质 — 系列（表）
空气/气体 — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
化学品 — GPS, SCS, HPS
冷却液 — SE, GP, GPS, SCS, HPS
去离子/自来水 — GPS, SCS, HPS
食品级 — SCS
油/液压 — SE, GP, GPS, SCS, HVH, HPS
蒸汽 — 定制
水/乙二醇 — SE, GP, GPS, SCS, HPS
其他 — 定制

注意 / 警告
* 水/乙二醇或冷却液必须含有防锈添加剂。油/液压介质必须为石油基。所有技术数据取决于应用参数的组合；运行寿命取决于转速和工作周期。工作温度高于105°C（220°F）或水温高于100°C（212°F）的应用可能需要更换密封材料。
