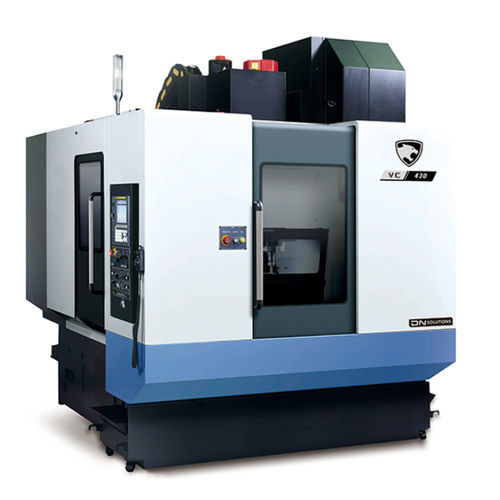

3轴CNC加工中心 VC series 立式立柱ISO 30
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- ISO 30
- 应用
- 用于重型作业
- 其他特性
- 高速, 高效率, 高刚性, 带托盘更换装置
- X轴
520 mm, 560 mm, 762 mm
(20.47 in, 22.05 in, 30 in)- Y轴
360 mm, 430 mm, 516 mm
(14.17 in, 16.93 in, 20.31 in)- Z轴
465 mm, 570 mm
(18.31 in, 22.44 in)- 转速
15 rpm, 19 rpm
(94 rad.min-1, 119 rad.min-1)- 输出功率
7 kW, 24 kW
(9.52 hp, 32.63 hp)- X轴进给速度
40 m/min, 48 m/min
- Y轴进给速度
40 m/min, 48 m/min
- Z轴进给速度
32 m/min, 36 m/min, 48 m/min
- 最大台面负荷
200 kg, 300 kg, 350 kg
(441 lb, 661 lb, 772 lb)- 总重量
5,400 kg, 7,800 kg, 9,200 kg
(11,904.96 lb, 17,196.06 lb, 20,282.53 lb)- 整体长度
2,890 mm, 3,260 mm, 3,660 mm
(113.8 in, 128.3 in, 144.1 in)- 整体宽度
2,200 mm, 2,580 mm, 2,690 mm
(86.6 in, 101.6 in, 105.9 in)- 总高度
2,010 mm, 3,030 mm, 3,130 mm
(79.1 in, 119.3 in, 123.2 in)
产品介绍
在一天内需要生产出更多的零部件，VC系列就能提供完美的解决方案。托盘数加倍，生产率提高一倍。
高刚性的立柱移动结构
高刚性铸造结构具有出色的减振性能，可最大限度地减少重载造成的变形。立柱移动设计使得即使在长时间运行后也能保证高精度，并能最大限度地减少占地面积。
高速托盘自动交换装置
配备标准自动转位托盘的双工作台可实现工作台定位，通过最大限度地缩短待机时间来提高生产率。
