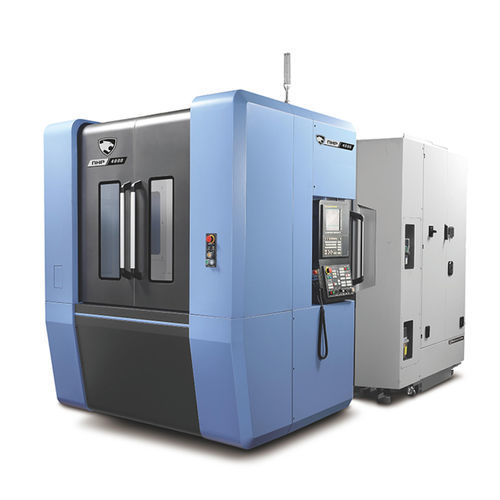

3轴CNC加工中心 NHP series卧式立柱40工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 结构
- 立柱
- 工具数量
- 40工具
- 其他特性
- 高性能, 高效率, 紧凑型, 大功率, 高精度, 高刚性, 带托盘更换装置, 可自动更换工具
- X轴
560 mm, 730 mm, 800 mm, 1,050 mm, 1,400 mm
(22.05 in, 28.74 in, 31.5 in, 41.34 in, 55.12 in)- Y轴
640 mm, 730 mm, 750 mm, 900 mm, 1,200 mm
(25.2 in, 28.74 in, 29.53 in, 35.43 in, 47.24 in)- Z轴
660 mm, 880 mm, 900 mm, 1,000 mm, 1,370 mm
(25.98 in, 34.65 in, 35.43 in, 39.37 in, 53.94 in)- 转速
10,000 rpm, 15,000 rpm, 20,000 rpm
(62,832 rad.min-1, 94,248 rad.min-1, 125,664 rad.min-1)- 输出功率
最多: 55 kW
(74.78 hp)最少: 18.5 kW
(25.15 hp)- X轴进给速度
50 m/min, 60 m/min
- Y轴进给速度
50 m/min, 60 m/min
- Z轴进给速度
50 m/min, 60 m/min
- 最大台面负荷
400 kg, 500 kg, 800 kg, 1,500 kg, 2,000 kg
(882 lb, 1,102 lb, 1,764 lb, 3,307 lb, 4,409 lb)- 总重量
9,700 kg
(21,384.84 lb)- 整体长度
最多: 7,878 mm
(310.2 in)最少: 4,950 mm
(194.9 in)- 整体宽度
2,300 mm, 2,680 mm, 3,375 mm, 3,930 mm, 4,375 mm
(90.6 in, 105.5 in, 132.9 in, 154.7 in, 172.2 in)- 总高度
最多: 3,803 mm
(149.7 in)最少: 2,690 mm
(105.9 in)
产品介绍
向浪费的时间、空间和金钱告别。拥抱NHP系列：无与伦比的卧式加工中心，采用滚柱式线性导轨，床身结构紧凑。专门用于批量生产的零部件，提高工作效率
高刚性阶梯式导轨
机体采用双层壁面结构设计，可防止冷却剂泄漏并实现优异的可维护性。
阶梯式导轨床身结构可稳定地支撑立柱，实现高刚性。
高生产率和高可靠性
所有轴均配有滚柱式线性导轨，且伺服驱动的自动换刀装置（ATC）和托盘自动交换装置提高了零部件的耐用性和可维护性，从而提高了产品质量。与托盘扩展系统兼容并最大限度减少停机时间，从而提高生产率。
托盘自动化系统
迪恩机床的线性托盘系统（LPS）和多托盘系统（MPS）为用户提供最高的生产率，可快速安装和调试，易于维护。
