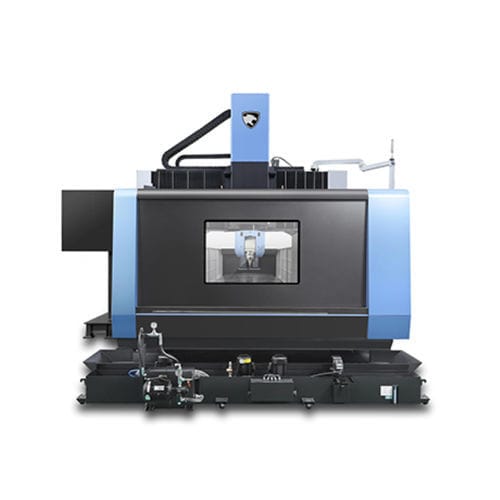

3轴CNC加工中心 BM 2 series立式桥式HSK-A100
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 桥式
- 主轴头
- HSK-A100
- 相关功能
- 切割
- 应用
- 用于模具
- 其他特性
- 高速, 高性能, 高精度, 高刚性
- X轴
3,500 mm, 4,000 mm
(137.8 in, 157.48 in)- Y轴
2,050 mm, 2,500 mm
(80.71 in, 98.43 in)- Z轴
800 mm
(31.5 in)- 转速
15,000 rpm
(94,248 rad.min-1)- 输出功率
34 kW, 46 kW
(46.23 hp, 62.54 hp)- X轴进给速度
12 m/min, 16 m/min
- Y轴进给速度
16 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
10,000 kg, 15,000 kg
(22,046 lb, 33,069 lb)- 总重量
40,000 kg, 48,700 kg
(88,184.9 lb, 107,365.12 lb)- 整体长度
5,150 mm, 6,011 mm
(202.8 in, 236.7 in)- 整体宽度
10,984 mm, 11,350 mm
(432.4 in, 446.9 in)- 总高度
4,995.5 mm, 5,150 mm
(196.7 in, 202.8 in)
产品介绍
对于超大型模具（无论是汽车、注塑模具还是压模）加工，BM系列是首选。
标配有高速、高刚性主轴
长端式主轴结构，适用于高刚性深槽加工
标配双接触主轴，具有高刚性、低噪音的特点
标准配备进给轴单元，实现高精度
所有轴均标配光栅尺
滚珠丝杠轴承和螺母冷却系统
高精模具加工适用的高可靠结构及解决方案
配有护盖，以最大限度地减少环境温度的影响
标配主轴及结构件热位移补偿
