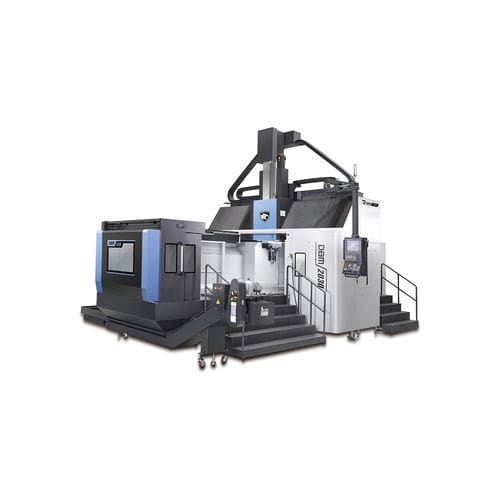

3轴CNC加工中心 DBM series立式双柱式ISO 5
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 主轴头
- ISO 5
- 工具数量
- 40工具
- 应用
- 用于模具
- 其他特性
- 高速, 高性能, 高效率, 高精度
- X轴
3,250 mm, 4,250 mm, 5,250 mm, 6,250 mm, 8,250 mm
(127.95 in, 167.32 in, 206.69 in, 246.06 in, 324.8 in)- Y轴
2,500 mm, 3,000 mm, 3,500 mm
(98.43 in, 118.11 in, 137.8 in)- Z轴
800 mm
(31.5 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
37 kW, 55 kW, 1,009 kW
(50.31 hp, 74.78 hp, 1,371.86 hp)- 最大台面负荷
15,000 kg, 17,000 kg, 20,000 kg, 32,000 kg, 35,000 kg
(33,069 lb, 37,479 lb, 44,092 lb, 70,548 lb, 77,162 lb)- 总重量
最少: 33,000 kg
(72,752.55 lb)最多: 70,000 kg
(154,323.58 lb)- 整体长度
最少: 11,600 mm
(456.7 in)最多: 22,350 mm
(879.9 in)- 整体宽度
7,650 mm, 8,200 mm, 8,600 mm
(301.2 in, 322.8 in, 338.6 in)- 总高度
5,100 mm
(200.8 in)
产品介绍
需要加工汽车、注塑机（注射成型机）或冲床模具（Press-mold）等大中型模具时，请选择迪恩机床DBM-s系列龙门机床。DBM-s系列采用双柱式（Double Column）结构和Z轴箱型导轨（Box Guideway），安全性和可靠性较高，适合加工大中型配件模具。
标配RAM主轴
适合强力切削和高品质模具加工
Z轴箱型导轨
安装多个热位移传感器，将主轴/构造物热位移的修正偏移量降至最低，实现高精度加工
标配移送轴相关装置，
以实现高精度加工
为了增大直线移送系统的刚性和精度，采用了全滚珠LM滚动导轨，保持较高的移送精度
