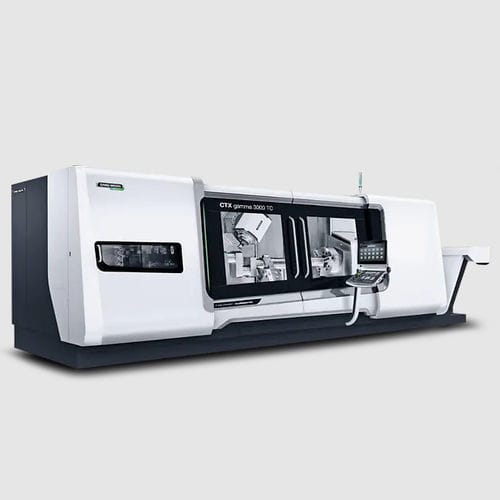

数控车削铣削中心 CTX gamma 3000 TC通用3轴机轴式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 类型
- 通用
- 轴数量
- 3轴
- 结构
- 机轴式
- 其他特性
- 高精度, 紧凑型, 高性能, 高效率, 转塔式, 用于切割机
- 直径
700 mm
(27.56 in)- X轴
800 mm
(31.5 in)- Y轴
420 mm
(16.54 in)- Z轴
3,050 mm
(120.08 in)- 主轴功率
36 kW
(48.95 hp)- 旋转速度
12,000 rpm, 20,000 rpm
(75,398.224 rad.min-1, 125,663.706 rad.min-1)
产品介绍
最大工件长度
3,000 mm
最大棒料直径
127 mm
带主轴驱动，扭矩4,000 Nm，更高切削性能
选配副主轴，扭矩2,200 Nm，提供6面完整加工能力
ISM 102主轴的材料切除速度达1.584 cm3 / min（CK45）
带C轴（0.001°）
Y轴行程420 mm，更高灵活性
自动换刀。标配36位盘式刀库，选配多达180位链式刀库
选配第二刀架确保高生产力车/铣复合加工
VDI 40刀塔，转速4,000 rpm，扭矩28 Nm和功率10 kW或VDI 40直驱刀塔，转速10,000 rpm，扭矩34 Nm和功率14.2 kW
"刀具装夹时间< 30秒和重复精度< 6 μm
标配TRIFIX®高精度快换接口"
易于使用的刀塔中心架及刀塔顶尖并配技术循环（选配）
精度
高精度和高温度稳定性
全部轴均配Magnescale直接测量系统
冷却的X/Y/Z轴电机和刀塔驱动
Z轴配免维护的直线电机驱动*，5年保修期
