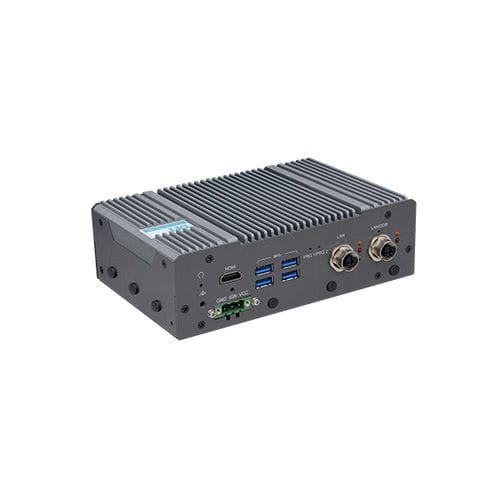

膨胀电脑 VC700-ASL

壁挂固件Intel Atom® x7433RE

Overview

• 采用 Intel® Atom x7000E 系列（x7835RE、x7433RE、x7211RE）可选的紧凑型无风扇车载计算机
• ITxPT 认证平台，适用于车队与车载应用
• 宽车载电源输入：9~36V DC，支持 ACC/IGN
• 内置 9 轴 IMU，用于驾驶员检测与车队感知
• 扩展丰富：2×Mini‑PCIe、3×M.2 支持 CAN/GNSS/LTE/5G/Wi‑Fi/存储模块
• 坚固 I/O：2×GbE（M12）、隔离 8 位 DIO、2×CAN、宽温运行

Key Features

• 宽电压输入：9~36V DC，支持点火控制
• 无风扇设计，紧凑耐用机箱（铝 + SPGC 金属）
• 工作温度：-40 至 70°C
• 内置 9 轴 IMU（3 轴加速度 + 3 轴陀螺 + 3 轴磁力计）
• 支持 OOB 管理与 TPM 2.0
• 多种扩展与存储选项（M.2、Mini‑PCIe、可热插拔 2.5" 硬盘位）

Detailed Specifications
System
Processor : Intel® Atom x7000E（Amston Lake）。可选：x7835RE（8 核，1.3–3.6 GHz，12W）；x7433RE（4 核，1.5–3.4 GHz，9W）；x7211RE（2 核，1.0–3.2 GHz，6W）。
Memory : 4GB / 8GB LPDDR5‑5200（焊接）。
BIOS : AMI SPI 64 Mbit。

Graphics
Controller : Intel® HD Graphics（最高 32 EUs）。
Display : 1×HDMI 1.4b（最高 4096×2160 @24Hz）；1×DP++（最高 4096×2160 @24Hz）。

Storage
External : 可选 2×可热插拔 2.5" SATA 硬盘位。
Internal : eMMC 64GB 或 128GB（可拆卸模块可选）。

Expansion
Interfaces : 1×M.2 2230 A+E（USB2.0/PCIe）；1×M.2 3042/3052 B（USB3.0/USB2.0/PCIe）含 Nano SIM；1×M.2 2242/2280 B+M（PCIe/SATA）；2×Mini‑PCIe（1 半高，1 全高）。

Ethernet
Controller : 2×Intel i210 GbE。
Interface : 2×GbE（M12 X‑code 接头）。

GNSS
Support : u‑blox NEO‑M9N（GPS/QZSS/Galileo/GLONASS/BeiDou）。死算（dead reckoning）可按需提供。

Sensor
9 轴 IMU（3 轴加速度计、3 轴陀螺仪、3 轴磁力计），用于车辆/车队感知与驾驶员检测。

Front I/O

• 以太网：2×GbE（M12 X‑code）（其中一端口与 OOB 共享）
• USB：4×USB 3.2 Type‑A
• 显示：1×HDMI
• 按键：重置
• 天线：3×Fakra 孔

Rear I/O

• 串口：2×RS‑232/422/485（DB9‑M）
• DIO：隔离 8 位 DIO，1.5 kV 隔离（输入 0–30 VDC）
• 显示：1×DP++
• 音频：带功放以驱动 10W 喇叭 + 3.5 mm Line Out/Mic In
• CAN：2×CAN 2.0B（DB9‑M），支持 J1939（需时可支持 CAN FD）
• 天线：2×Fakra 孔

Side I/O
天线孔：3×Fakra。

Watchdog Timer
Output & Interval : 系统复位，软件可编程 1 至 255 秒。

Security
TPM : TPM 2.0（Nuvoton）。

Power
Type : 宽范围 9~36 V DC，带点火控制（ACC/IGN）。
Connector : 3 针接线端子。

OS Support
Microsoft : Windows 10 / Windows 11。
Linux : Ubuntu 22.04。

Environment
Operating Temperature : -40 至 70°C。
Storage Temperature : -40 至 85°C。

Mechanism
Construction : 铝 + SPGC 金属。
Mounting : 壁挂安装。
Dimensions (W×H×D) : 182.4 × 61.5 × 118.4 mm；182.4 × 93.5 × 118.4 mm（含 2.5" 硬盘位）。
Color : 黑色。

Standards & Certifications

• 冲击：MIL‑STD‑810G 方法 516.6 程序 1（工作/非工作）
• 振动：MIL‑STD‑810G 方法 514.6 类别 4
• 认证：CE、FCC、E‑Mark (E24)、ITxPT、RoHS、UKCA（待定）

Country of Origin
Taiwan

Technical specifications

• Model: VC700-ASL
• CPU 选项: Intel® Atom x7835RE / x7433RE / x7211RE
• 内存: 4GB / 8GB LPDDR5‑5200（焊接）
• 图形: Intel® HD Graphics（最高 32 EUs）
• 存储: eMMC 64/128GB；可选 2×可热插拔 2.5" SATA
• 扩展: 3×M.2、2×Mini‑PCIe
• 以太网: 2×Intel i210 GbE（M12）
• GNSS: u‑blox NEO‑M9N
• I/O: 4×USB 3.2、HDMI、DP++、2×RS‑232/422/485、隔离 8 位 DIO
• 音频: 10W 驱动放大器 + Line Out/Mic In
• CAN: 2×CAN 2.0B、J1939（可按需支持 CAN FD）
• 传感器: 内置 9 轴 IMU
• 电源: 9~36V DC（支持 ignition）
• 温度: -40 至 70°C
• 尺寸: 182.4×61.5×118.4 mm
