膨胀电脑 VC500-CMS
壁挂固件10e génération Intel® Core™

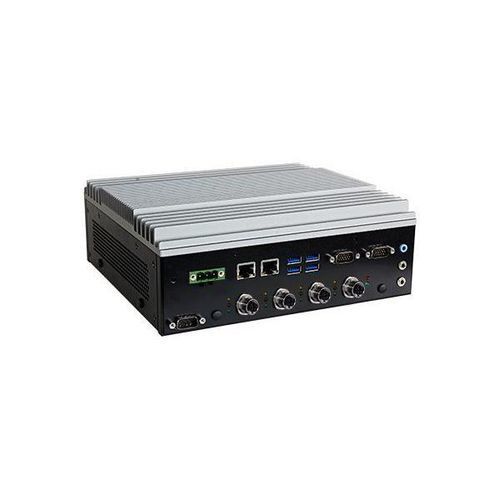

膨胀电脑 - VC500-CMS - DFI - 壁挂 / 固件 / 10e génération Intel® Core™

膨胀电脑 - VC500-CMS - DFI - 壁挂 / 固件 / 10e génération Intel® Core™ - 图像 - 2

膨胀电脑 - VC500-CMS - DFI - 壁挂 / 固件 / 10e génération Intel® Core™ - 图像 - 3

膨胀电脑 - VC500-CMS - DFI - 壁挂 / 固件 / 10e génération Intel® Core™ - 图像 - 4

膨胀电脑 - VC500-CMS - DFI - 壁挂 / 固件 / 10e génération Intel® Core™ - 图像 - 5

膨胀电脑 - VC500-CMS - DFI - 壁挂 / 固件 / 10e génération Intel® Core™ - 图像 - 6

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 DFI 网站

产品规格型号

类型: 膨胀
配置: 固件, 壁挂
处理器: Intel® Celeron® G5900TE, Intel® Xeon® W-1270TE, 10e génération Intel® Core™, Intel® Core™ i3-10100TE, Intel® Core™ i9-10900TE, Intel® Core™ i5-10500TE, Intel® Core™ i7-10700TE, Intel® Core™ i3-10100TE, Intel® Pentium® Gold G6400TE
接口: 5G, HDMI, DisplayPort, DDR4 SO-DIMM, NVMe, RS-232, USB 3.0, CAN 总线, M.2 Key M, 以太网, M.2, M.2 Key E, Mini PCIe, WiFi, SATA, RJ45, RAID, USB 3.1, 双 SIM, M.2 Key B
操作系统: Linux® Ubuntu™, Windows 10 IoT企业版, Windows 11 IoT企业版
应用领域: 用于建筑工地
保护程度: MIL-STD-810G
其他特性: 无风扇, SSD, PoE, HDD

产品介绍

产品概述

高性能无风扇车载系统
支持第 10 代 Intel® Xeon/Core™/Pentium/Celeron 处理器
4 个 PoE 或 2 个 10G SFP+ 端口
1 个 miniPCIe 和 4 个 M.2插槽，用于 CAN 总线/LTE/5G/WiFi/存储模块
2KV 隔离 16 位 DIO 端口
支持带双 SIM 卡的 M.2 B key 3042/3052 5G-NR 模块
根据要求支持 OOB 管理
15 年 CPU 生命周期支持，直至 34 年第一季度（基于 Intel IOTG 路线图）

主要特性

宽温：-20~70°C
无风扇设计
Mini PCIe
多重扩展
15 年 CPU 生命周期支持
DDR4
三路独立显示
宽电压：9~48V DC-in

認證

RoHS認證
CE認證
FCC認證
UKCA認證
E-Mark (E24)認證

技术规格

处理器：第 10 代 Intel® Xeon/Core™/Pentium/Celeron 处理器，LGA 1200 插座。可选项包括 Xeon-1270TE、Core™ i9-10900TE、i7-10700TE、i5-10500TE、i3-10100TE、Pentium® G6400TE、Celeron® G5900TE。

芯片组： Intel® Q470E、W480E 或 H420E 芯片组，具体取决于机型。双通道 DDR4 2933/2666/2400/2133 SDRAM，高达 64GB。仅 Xeon-1270TE 处理器支持 ECC。

BIOS： AMI SPI 256Mbit

图形：Intel® UHD Graphics 630（处理器集成）。功能：OpenGL 4.5、DirectX 12、OpenCL 2.1。硬件解码：AVC/H.264、MPEG2、VC1/WMV9、JPEG/MJPEG、HEVC/H265、VP8、VP9。硬件编码AVC/H.264、MPEG2、JPEG、HEVC/H265、VP8、VP9。显示支持 DP++/DP 1.4，DP 分辨率高达 4096x2304 @60Hz，1 x HDMI 带锁孔，2 x DP 端口带锁孔。三显示器：

存储： 外置：2 x 可插拔 2.5" SATA 硬盘托架，后面板带锁，支持 RAID 0/1。内部：1 x M.2 2280 M Key 插槽，支持 2242、2260 和 2280 设备和 NVME SSD，PCIe x4 和 SATA 信号，支持启动功能。接口：1 x 麦克风输入和 1 x 线路输入（前置），1 x 线路输出，1 x 麦克风输入和 1 x 线路输入，带 3.5mm 音频插孔（前置 I/O）。

以太网： 1 x Intel® i219LM，支持 iAMT11.0（仅限 Core i7/i5），1 x Intel® i210IT。前置 I/O：2 x RJ45 GbE 端口。

LED 指示灯：1 x 存储活动（红色）、1 x 电源状态（黄色）、2 x 可编程通用指示灯（绿色、蓝色）。串行：1 x DB-9 RS232 端口（COM 5）。USB: 4 x USB 3.1 Gen2 (Q470E/W480E)，2 x USB 3.1 Gen2 (H420E)。音频1 x 线路输出、1 x 麦克风输入和 1 x 线路输入，带 3.5 毫米音频插孔。DIO: 2 x 隔离 DIO 端口，由 2 x DB-15 母接头（Q470E/W480E）连接，支持 8 位 DI 和 8 位 DO，隔离电压为 2KV。天线：2 个天线孔。直流输入3 针端子台连接器。OOB：可选 RJ45 端口，用于 OOB 管理。PoE/10G：基于 Intel X710-BM2 以太网控制器 (Q470E/W480E) 的 4x 802.11af PoE 端口（RJ45 或 M12 X 编码连接器），最大功率 15.4W（PSE 端）或 2x 10G 光纤端口（SFP+ 封装）：4 x DB-9 RS232/422/485端口，由BIOS选择（COM 1/2/3/4）。USB: 4 x USB 3.1 Gen2.显示器：2 x DP++ 端口，1 x HDMI 端口。按钮：1 x 电源按钮，1 x 重置按钮。开关：2 针遥控开关。天线：2 x 天线孔。SIM卡：3个SIM卡插槽，带盖支架。CANBus：2 个用于 CAN 总线的 DB-9 端口（可选）。

侧面 I/O： 天线孔：右侧 2 个天线孔，左侧 2 个天线孔：1 个用于 RS232 的 2x5 针座。Mini PCIe：1 x mini PCIe 插槽，面板上有 SIM 卡座，支持 WiFi/BT/LTE 或 CAN 总线模块。M.2：共有 3 个 M.2插槽（1 x 2230 E 键插槽（PCIe x1 和 USB2.0）、1 x 3042/3052 B 键（USB3.0 和 PCIex1），面板上有双 SIM 卡插槽、1 x 2242/2280 M 键插槽（PCIe gen3 x4 和 SATA），支持 Intel® Optane 内存和 NVMe）。

散热：被动散热（无风扇）

安全性：支持 dTPM2.默认支持 dTPM2.0（通过 BIOS 设置禁用），可选支持 fTPM2.0（Q470E/W480E）。

硬件监控：支持 3 轴飞秒加速计，用户可选择 ±2g/±4g/±8g/±16g 刻度，支持 6D/4D 方向检测、自由落体检测、运动检测以及睡眠唤醒和睡眠恢复：3 针 3W3 接头（Q470E/W480E），3 针端子台（H420E）。电源：宽范围 9~50VDC 电源，带电源管理（开/关延迟）和点火功能。

操作系统支持：微软：Windows 10 IoT Enterprise RS5、Windows 11 IoT Enterprise LTSC SW。支持 Linux：

Environment: Operating Temperature: -20°C to 70°C (without turbo boost and throttling is expected)。存储温度：-40°C 至 85°C。相对湿度：10% 至 95%（非冷凝）。

机械：结构：金属 + 铝。安装：壁式安装。尺寸（宽 x 高 x 深）：235 x 87.5 x 221 毫米（不包括安装支架）。重量：5.5 千克。颜色：黑色和银色。

标准和认证：冲击：MIL-STD-810G 方法 516.6，程序 1，OP：10G 11ms，非 OP：40G 11ms（通过 SSD 测试，不支持 HDD）。振动：MIL-STD-810G 方法 514.6C-3，类别 4 复合轮式车辆表 514.6C-VI。认证：FCC、E-Mark (E24)、CE、RoHS、UKCA。

包装清单： 1 个 VC500-CMS 系统装置、1 个电源连接器、1 个安装支架、1 根 3W3 适配器电缆。 订购信息可选项特性/技术规格
