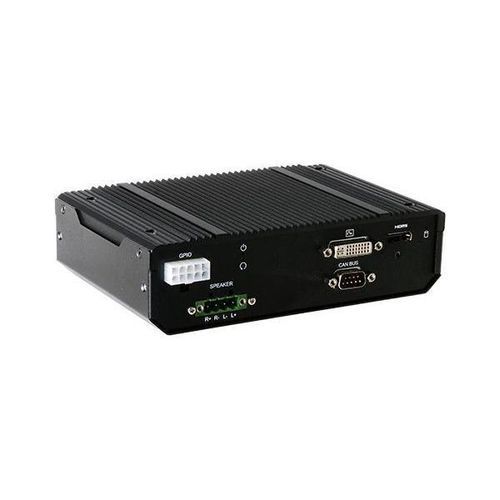

EDGE电脑 VC230-AL

移动式壁挂VESA安装

产品概述

• 防震、无风扇车载计算机
• 支持点火延迟开/关功能
• 1 mSATA、eMMC 存储选项
• 默认支持 GNSS
• 支持蜂窝双 SIM 卡
• 支持 Wi-Fi、LTE 和 CAN 总线通信
• 15 年 CPU 生命周期支持，直至 31 年第四季度（基于英特尔 IOTG 路线图）

. 主要特性

• 宽电压：9~36V DC-in
• 无风扇设计
• 显示屏：HDMI 和 DVI-I
• 宽温：-40~70°C

。 产品详细信息

• DFI VC230-AL 是一款采用 Intel Atom® E3900 系列的无风扇车载系统，具有可靠性、实时数据传输和 SWap（体积小、重量轻、功耗低）等特点，并提供完整的车载 I/O 和通信接口。它是适用于移动远程信息处理应用（包括车队管理、物联网边缘计算等）的车辆信息中心。
• 通过 Mini PCIe 支持双 SIM 卡，以匹配不同的电信运营商，避免网络中断。内置 GNSS 可提供精确的车辆定位。
• DPI MPE-CAN2 CAN 总线模块实现了可扩展的紧凑型系统集成，支持错误检测、信息共享和 ECU 之间的快速数据传输，从而提高了驾驶安全性。
• 通过了 E-Mark、MIL-STD-810G 防振、CE、FCC 和 RoHS 认证，可确保稳定运行并符合安全和环境标准。
• 可在极端环境中可靠运行，温度范围从 -40°C 扩展到 70°C。
• 符合 RED（无线电设备指令），具有电磁兼容性，可有效使用无线电频谱。
• 支持电源点火功能，可安全关机并提供过流和过压保护。 技术规格系统
• 处理器：8GHz），9W
• Intel Atom® x5-E3930 处理器，双核心，2M 高速缓存，1.3GHz (1.6GHz)，6.5W

内存：1 个 DDR3L 1600/1866MHz SODIMM，最高 8GB

BIOS：系微 SPI 64Mbit

。 图形

• 控制器：Intel® HD Graphics
• 显示器：1 x HDMI（高达 3840x2160 @ 60Hz），1 x DVI-I（高达 2560x1600 @ 60Hz）
• 双显示器：HDMI + DVI-I

存储

• 内部：板载 32GB/64GB eMMC，1 x mSATA 插槽

扩展

• 1 x 全尺寸 Mini PCIe (PCIe/USB/Dual micro SIM)
• 1 x 全尺寸 Mini PCIe (PCIe/USB/micro SIM)
• 1 x 半尺寸 Mini PCIe (与 1 x mSATA 插槽共享)

。 以太网

• 控制器：2 x Intel® I210AT PCIe（10/100/1000Mbps）
• 接口：2 x RJ45 GbE 端口

全球导航卫星系统

• 通过 u-blox NEO-M8N 支持 GPS、Gallileo、GLONASS、北斗
• 根据要求支持惯性导航

LED 指示灯 LED 指示灯

• 1 x 电源 LED 指示灯
• 1 x 存储 LED 指示灯

。 前置 I/O

• 显示器：1 x HDMI，1 x DVI-I
• 音频：1 x 4pin 5.00mm 端子板连接器
• DIO：通过 2 x 5pin 4.2mm 电源连接器隔离 8 位 DIO（输入电压：0 至 30VDC，输出电流：每个引脚 50mA，最大总电流 200mA，状态电压：0 至 30VDC，输出电流：每个引脚 50mA，最大总电流 200mA，状态电压：0 至 30VDC）。输入电压：0 至 30VDC，输出电流：每个引脚 50mA，最大总电流 200mA，导通电压：标称 12VDC，集电极开路至 30VDC）
• 按钮：1 x 复位按钮
• CANBus：通过 DFI MPE-CAN2 Mini PCIe 模块（可选）的 1 x DB9 端口支持双 CAN 总线
• 天线：3 x SMA 天线孔

。 Rear I/O

• Ethernet: 2 x GbE (RJ-45)
• Serial：1 x RS-232/422/485 (DB9-M)
• USB: 2 x USB 2.0 (A 型), 2 x USB 3.0
• 天线: 1 x SMA 天线孔, 1 x FME 天线孔

。 看门狗定时器

• 系统复位，可通过软件在 1 至 255 秒之间进行编程

。 电源

• 类型：宽范围 9~36V 带点火控制
• 连接器：3 针接线板（VCC/ACC/GND）

操作系统支持

• Windows 10 64 位
• Linux
• CentOS 7

。 环境

• 工作温度：-40 至 70°C
• 存储温度：-40 至 85°C

机械

• 结构：铝 + SPGC 金属
• 安装：壁挂/VESA 安装
• 尺寸：180 毫米 x 50 毫米 x 121.2 毫米（宽 x 高 x 深）
• 重量：1 千克，包括 CPU 和内存

。 标准和认证

• 冲击：MIL-STD-810G 516.6
• 振动：MIL-STD 810G 514.6C-3
• 认证：CE/FCC B 级/E-标记 (E13)、RoHS

。 原产国

• 台湾

订购信息

VC230-AL-E3950:无风扇，Intel Atom X7-E3950，4GB DDR3L-1866，32GB eMMC，2 个 LAN，1 个 HDMI，1 个 DVI-I，1 个 COM，4 个 USB，F/G RoHS

VC230-AL-E3940：无风扇，Intel Atom X5-E3940，4GB DDR3L-1866，32GB eMMC，2 个 LAN，1 个 HDMI，1 个 DVI-I，1 个 COM，4 个 USB，F/G RoHS

VC230-AL-E3930：无风扇，Intel Atom X5-E3930，4GB DDR3L-1866，32GB eMMC，2 个 LAN，1 个 HDMI，1 个 DVI-I，1 个 COM，4 个 USB，F/G RoHS

可选项

• mSATA 卡（64GB/32GB/16GB MLC，RoHS）
• WiFi 套件（无线模块，天线电缆*2，200 毫米，WPEA-121N a/b/g/n，RoHS）
• 4G LTE 套件（Quectel EG25G-E 4G Mini PCIe 模块、天线*3，SMA 电缆*3）
• 壁挂安装套件，RoHS
• VESA 安装套件，RoHS
• 电源适配器电缆，带电源点火开关和 1*3P/5.0mm 至系统装置，DC 插口至电源适配器，L=100mm

。 认证

• RoHS 认证
• CE 认证
• FCC 认证
• E-Mark (E13) 认证

标签

• Intel
• CAN-Bus
• Mini PCIe
• 无风扇设计
• Windows
• Linux
• DVI-I
• DDR3L
• E-Mark (E13) 认证
• RoHS 认证
• FCC 认证
• 车载

技术特性/规格

• 处理器：Intel Atom® E3900 系列 (x7-E3950, x5-E3940, x5-E3930)
• 内存：1 个 DDR3L SODIMM，最高 8GB
• 存储：板载 32GB/64GB eMMC，1 x mSATA 插槽
• 扩展：2 x 全尺寸 Mini PCIe，1 x 半尺寸 Mini PCIe
• 以太网：2 x Intel® I210AT PCIe、2 x RJ45 GbE 端口
• GNSS：u-blox NEO-M8N（GPS、Gallileo、GLONASS、BeiDou）
• 工作温度：-40 至 70°C
• 认证：CE、FCC、E-Mark (E13)、RoHS、MIL-STD-810G
• 尺寸：180mm x 50mm x 121.2mm
• 重量：1 kg
• 原产地：台...湾

---
