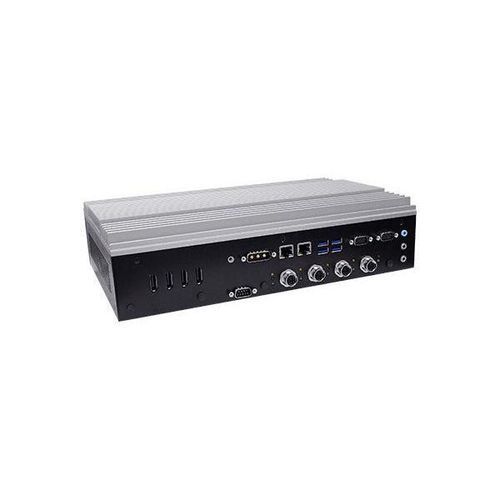

边缘人工智能电脑 VC500-CMS-MXM

壁挂固件10e génération Intel® Core™

产品概述

• 高性能无风扇边缘 AI 车载系统
• 支持第 10 代 Intel® Xeon/Core™/Pentium/Celeron 处理器
• 4 个 M12/RJ45 802.11af PoE 或 2 个 10G SFP+ 端口
• 支持带 4 个显示端口的 MXM GPU 模块
• 1 个 miniPCIe 和 4 个 M.2插槽，用于 CAN 总线/LTE/5G/WiFi/存储模块
• 支持 M.2 B key 3042/3052 5G-NR 模块和双 SIM 卡
• 根据要求支持 OOB 管理
• 15 年 CPU 生命周期支持，直至 34 年第一季度（基于英特尔 IOTG 路线图）

。 特性

• 无风扇设计
• 迷你 PCIe
• 多重扩展
• 15 年 CPU 生命周期支持
• DDR4
• 宽电压：9~48V DC-in

认证

• FCC 认证
• E-Mark (E24) 认证

系统规格

处理器：第 10 代 Intel® Xeon/Core™/Pentium/Celeron 处理器，LGA 1200 插座 - 技嘉第四代超耐久™经典版主板的设计，让您的主板远离湿气的伤害，藉由使用最新的高密度开纤布材质电路板技术，减少湿气对电路板的侵蚀。 - 英特尔® 酷睿™ i9-10900TE（10 个内核，20M 高速缓存，主频高达 1.8/4.5 GHz）；35W - 英特尔® 酷睿™ i7-10700TE（8 个内核，16M 高速缓存，主频高达 2.0/4.4 GHz）；35W - 英特尔® 酷睿™ i5-10500TE（6 个内核，12M 高速缓存，主频高达 2.3/3.7 GHz）；35W - 英特尔® 酷睿™ i3-10100TE（4 个内核，6M 高速缓存，主频高达 2.3/3.7GHz）；35W

芯片组：Intel® Q470E/W480E 芯片组

内存：双 SO-DIMM 插槽（水平式），带防震支架，双通道 DDR4 2933/2666/2400/2133 SDRAM，最高 64GB，仅 Xeon-1270TE 处理器支持 ECC

BIOS： AMI SPI 256Mbit

图形

• 控制器： Intel® 处理器集成或独立 MXM 模块（通过 BIOS 选择）
• 显示： MXM 上的 4 个带锁孔的显示端口、CPU 上的 1 个 HDMI 组合端口和 2 个 DP++ 端口
• 兼容的 MXM： A 型或 B 型 MXM 模块：RTX A2000、RTX3000、A500、A1000

Storage

• External: 2 x swappable 2.5" SATA drive bays with lock on rear panel, Supports RAID 0/1
• Internal: 1 x M.2 2280 M Key slot, supports 2242, 2260 & 2280 devices, PCIe x4 & SATA signal, support boot up function
• Interface: SATA

Audio

• Audio Codec: ALC 888
• Interface: 1 x Mic-in, 1 x Line-in

以太网

• 控制器： 1 x Intel® i219LM（支持 iAMT11.0）（仅限 Core i7/i5），1 x Intel® i210IT

LED 指示灯

• 1 x 存储活动（红色）
• 1 x 电源（绿色）
• 2 x 可编程通用（绿色、蓝色）

前端输入/输出

• 2 x RJ45 GbE 端口
• 1 x DB-9 RS232 端口（COM 5）
• 4 x USB 3.1 Gen2
• 1 x Line-out、1 x Mic-in 和 1x Line-in 带 3.5mm 音频插孔
• 1 x USB 3.1 Gen2
• 1 x Line-out、1 x Mic-in 和 1x Line-in 带 3.5 毫米音频插孔
• 2 个隔离的 DIO 端口（2 个 DB-15 母接头，8 位 DI 和 8 位 DO，2KV 隔离）
• 2 个天线孔
• W3 3 针接头（DC 输入）
• 用于 OOB 管理的可选 RJ45 端口
• 4 个 802.11af PoE 端口（RJ45）
。 Rear I/O
• 4 x DB-9 RS232/422/485 端口，由 BIOS 选择（COM 1/2/3/4 ）
• 4 x USB 3.1 Gen2
• 4 x 显示端口，带来自 MXM 的锁孔
• 1 x DP++/HDMI 组合端口和 2 x 来自 CPU 的 DP++ 端口
• 1 x 电源按钮
• 1 x 复位按钮
• 2 针远程开关
• 2 x 天线孔
• 3 x 可访问的 SIM 插槽，带盖支架
• 2 x 用于 CAN 总线的 DB-9 端口（可选）
。 侧面 I/O
• 2 个天线孔（位于右侧）
• 2 个天线孔（位于左侧）
Internal I/O
• 1 x 2x5 pin block header for RS232
• 1 x mini PCIe slot with SIM holder on face...te (Supports WiFi/BT/LTE or CAN bus module)
• Total 3 x M.2插槽：
  • 1 x 2230 E 键插槽（PCIe x1 和 USB2.0）
  • 1 x 3042/3052 B 键（USB3.0 和 PCIex1），面板上有双 SIM 卡插槽
  • 1 x 2242/2280 M 键插槽（PCIe gen3 x4 和 SATA），支持 Intel® Optane 内存（M10 和 H10 均支持）和 NVMe

。 散热

• 默认采用被动散热
• 可根据要求选择风扇散热

。 安全性

• 默认支持dTPM2.0（通过BIOS设置禁用）
• 可选支持fTPM2.0

。 硬件监控器

• 支持 3 轴飞秒加速度计
• 用户可选择 ±2g/±4g/±8g/±16g 刻度
• 支持 6D/4D 方向检测、自由落体检测、运动检测和睡眠-唤醒和返回-睡眠

。 电源

• 3 针 3W3 接头
• 宽范围 9~50VDC 电源管理（开/关延时）和点火

操作系统支持

• Windows 10 物联网企业版 RS5
• Windows 11 物联网企业版 LTSC SW
• Ubuntu Linux 20.04

Environment

• Operating Temperature: -20°C to 60°C (without turbo boost and throttling is expected)
• Storage Temperature: -40°C to 85°C
• Relative Humidity: 10% to 95% (non-condensing)

机械装置

• 结构：金属 + 铝
• 安装：壁挂式
• 尺寸（宽 x 高 x 深）：346 毫米 x 87.55 毫米 x 221 毫米
• 重量：6.95 千克
• 颜色：黑色和银色

。 标准和认证

• 冲击：MIL-STD-810G 方法 516.6，程序 1，OP：10G 11ms，Non-OP：40G 11ms（通过 SSD 测试，不支持 HDD）
• 振动：MIL-STD-810G 方法 514.6C-3，类别 4 复合轮式车辆表 514.6C-VI
• 认证：FCC、E-Mark

。 包装清单

• 1 VC500-CMS-MXM 系统装置
• 1 电源连接器
• 1 安装支架
• 1 3W3 适配器电缆

原产地

• 台湾

订购信息

VC500-CMS-MXM-10G-Q:Intel® Q470E 芯片组, 8 个 USB 3.1, 1 个 DI, 1 个 DO, 2 个 10GLAN, 1 个 MXM 插槽, 电源：3 针 3W3 接头

VC500-CMS-MXM-POE-Q：英特尔® Q470E 芯片组，8 个 USB 3.1，1 个 DI，1 个 DO，4 个 (RJ45) POE，1 个 MXM 插槽，电源：3 针 3W3 连接器

VC500-CMS-A1000-POE-Q-i70：英特尔® 酷睿™ i7-10700TE，英特尔® Q470E 芯片组，8 个 USB 3.1，1 个 DI，1 个 DO，4 个 (RJ45) POE，1 个 MXM-A1000 插槽，电源：3 针 3W3 连接器

。 可选项

• 2.5" SSD：1TB/512GB/256GB/128GB MLC，-40 至 85°C，RoHS
• M.2 SATA SSD：64GB/128GB/256GB/512GB, M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.
• Memory：4GB/8GB DDR4 2666Mhz SO-DIMM, -40 至 85°C
• WiFi/BT 模块套件：WiFi/Bluetooth 模块 AP12356、天线*2、200mm SMA 电缆*2、Mini PCIe 支架、螺丝
• LTE 模块套件：Quectel EG25GGB CAT4 miniPCIe 模块，天线*2，300mm SMA 电缆*2
• 5G 模块套件：SIM8202G-M2 M.2 模块、天线*4、184 毫米 SMA 电缆*4
• M12 电缆：8 针 M12 X 编码至 RJ45 PoE 电缆
• CAN 总线模块：MPE-CAN2 MiniPCIe 全 CAN 模块卡组件
• 电源开关电缆：3W3 至端子台 2*4P/4.2mm，L=250 & 300mm，带点火开关按钮
• 电源适配器：330W, GST360A, 输入：85~264V，输出：12V/27.5A，220x95x46mm，L=1000mm，C8P，LV6，62368-1，GST360A12-C8P(MEAN WELL)RoHS

技术规格（摘要）

• 处理器：第 10 代 Intel® Xeon/Core™/Pentium/Celeron, LGA 1200
• 芯片组：Intel® Q470E/W480E
• 内存：最高 64GB DDR4，支持 ECC（仅限至强）
• 存储：2 x 2.5" SATA、1 x M.2 2280 M Key
• 扩展：1 x miniPCIe、4 x M.2 插槽
• 显示器：4 x DP (MXM)、1 x HDMI/2 x DP++ (CPU)
• 以太网：4 x PoE 或 2 x 10G SFP+
• 工作温度：-20°C 至 60°C
• 认证：FCC, E-Mark
• Dimensions：346 毫米 x 87.55 毫米 x 221 毫米
• 重量：6.95 千克

---
