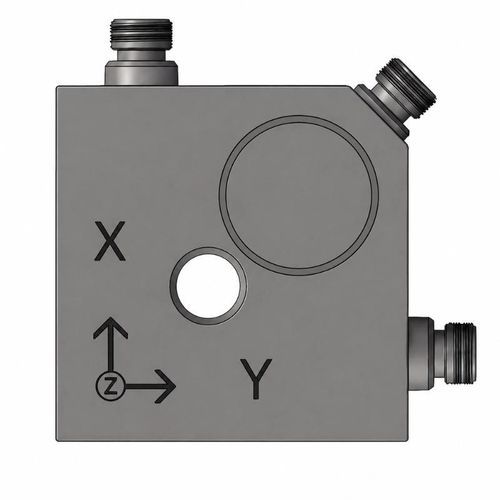

三轴加速度计 BBVM-3XS1000

压电IEPE剪切式

产品概述
BBVM-3XS1000 是一款三轴 IEPE 压电加速度计，适用于对工业设备和结构件的 X、Y、Z 三轴振动加速度进行同时测量。其平面剪切（planar-shear）压电陶瓷敏感元件和不锈钢外壳支持多方向振动监测。BBVM-3XS1000 标称灵敏度为 1,000 mV/g，测量范围 ±5 g，频率响应 0.5–5,000 Hz。集成 IEPE 信号调理、低噪声输出及最远 300 m 的信号传输能力，便于集成至状态监测和振动测试系统。

主要特性

• 三轴（X、Y、Z）振动加速度同时测量
• 集成 IEPE 信号调理，直接连接数据采集系统
• 高灵敏度：1,000 mV/g（BBVM-3XS1000），测量范围 ±5 g
• 宽频带：0.5–5,000 Hz
• 低输出噪声，提高测量分辨率
• 信号传输距离可达 300 m
• 不锈钢外壳的平面剪切压电设计
• 每轴独立侧面输出（3 × M5）

可选灵敏度与测量范围

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1,000 mV/g — ±5 g

性能参数

• 测量类型：振动加速度
• 轴数：3（X、Y、Z）
• 频率响应：0.5–5,000 Hz
• 安装谐振频率：≈20 kHz
• 横向灵敏度：±5%（典型）
• 最大冲击：1,000 g
• 输出噪声：典型 <100 μg RMS

电气参数

• 传感器类型：IEPE
• 供电电压：18–30 VDC
• 典型工作条件：24 VDC，4 mA
• 偏置电压：8–12 V
• 输出阻抗：<100 Ω（典型）
• 最大信号传输距离：300 m
• 输出配置：每轴独立侧面输出
• 输出接头：3 × M5

机械与环境参数

• 敏感材料：压电陶瓷
• 内部结构：planar-shear
• 外壳材料：不锈钢
• 尺寸：29 × 29 × 17 mm
• 重量：96 g
• 中心安装孔：Ø5.2 mm 通孔
• X/Y 轴螺纹孔：2 × M5
• M5 安装扭矩：20–30 kgf·cm（约 2.0–3.0 N·m）
• 工作温度：-40 至 +120 °C

标配附件

• 带频率响应曲线的传感器证书
• 三根 1.5 m 标准输出电缆
• 一枚 M5 连接螺栓
• 产品包装箱

可选安装附件

• 磁性安装底座
• 绝缘安装底座

典型应用

• 工业设备的三轴振动监测
• 机壳及结构部件的振动测量
• 设备状态监测与故障诊断
• 实验室与现场的多方向振动测试

技术规格

• 型号：BBVM-3XS1000
• 制造商 / 品牌：Deep-Minds Ultrasonic
• 传感器类型：IEPE 压电（planar-shear）
• 灵敏度（BBVM-3XS1000）：1,000 mV/g
• 测量范围（BBVM-3XS1000）：±5 g
• 频率响应：0.5–5,000 Hz
• 轴数：3（X、Y、Z）
• 安装谐振频率：≈20 kHz
• 横向灵敏度：±5%
• 最大冲击：1,000 g
• 输出噪声：典型 <100 μg RMS
• 供电电压：18–30 VDC
• 典型工作条件：24 VDC，4 mA
• 偏置电压：8–12 V
• 输出阻抗：<100 Ω（典型）
• 最大信号传输距离：300 m
• 输出接头：3 × M5（每轴独立侧面输出）
• 尺寸：29 × 29 × 17 mm
• 重量：96 g
• 外壳材料：不锈钢
• 敏感材料：压电陶瓷
• 中心安装孔：Ø5.2 mm 通孔
• X/Y 螺纹孔：2 × M5
• M5 安装扭矩：20–30 kgf·cm（约 2.0–3.0 N·m）
• 工作温度：-40 至 +120 °C
• 随附附件：传感器证书（含频率响应曲线）；三根 1.5 m 输出电缆；一枚 M5 连接螺栓；包装箱
