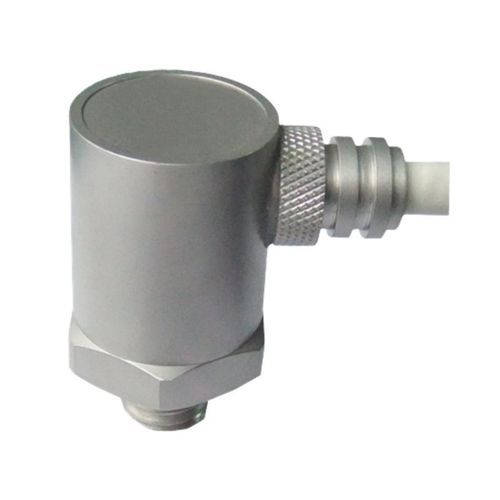

单轴加速度计 BBVM-TS100

压电IEPE剪切式

产品概述
BBVM-TS100在一体化不锈钢外壳内集成了IEPE压电加速度测量与温度测量，可在相同安装点同时采集振动与温度数据。传感器采用PZT-5敏感元件、剪切模式设计，并配备一体化五芯屏蔽电缆。适用于电机、轴承、泵、风机等工业设备的状态监测与预测性维护。

主要特性

• 振动（加速度）与温度的同步测量
• 加速度灵敏度：100 mV/g（±5%，20 ±5 °C）
• 加速度测量范围：50 g
• 频率响应：1–8,000 Hz
• 温度元件可选：PT100 或 DS18B20
• 一体化五芯屏蔽电缆（含1 m RVVP）
• 不锈钢外壳，M12 安装

可选温度元件

• PT100 — 铂电阻温度元件
• DS18B20 — 数字温度元件

加速度规格

• 测量 — 振动加速度
• 轴向灵敏度 — 100 mV/g，±5%（20 ±5 °C）
• 加速度测量范围 — 50 g
• 频率响应 — 1–8,000 Hz
• 安装谐振频率 — >30 kHz
• 横向灵敏度 — ≤5%
• 极性 — 从安装基座指向传感器的加速度为正
• 输出阻抗 — <100 Ω
• 直流偏置电压 — 12 ±2 VDC
• 最大输出信号 — ≤5 V 峰值
• 噪声 — <4 mg（1–20 kHz）
• 冲击极限 — 3,000 g
• 基座应变灵敏度 — 0.2 mg/με
• 瞬态温度灵敏度 — 8 mg/°C（0.3 Hz）
• 电磁灵敏度 — 1 g/T

加速度通道电气规格

• 传感器类型 — IEPE
• 恒流激励 — 2–10 mA
• 供电电压 — 18–28 VDC

温度规格

• 温度元件 — PT100 或 DS18B20
• 温度测量范围 — −55 至 +125 °C
• 温度通道供电 — 4–30 VDC
• 温度精度 — ±1 °C
• 温度线性度 — ±0.5 °C

机械与环境规格

• 加速度敏感材料 — PZT-5 陶瓷
• 加速度检测设计 — 剪切模式
• 外壳材料 — 不锈钢
• 重量 — 约 65 g（不含电缆）
• 安装螺纹 — M12
• 输出 — 一体化五芯屏蔽电缆
• 加速度通道工作温度 — −40 至 +120 °C

接线

• 橙色 — IEPE 恒流供电及加速度信号输出
• 绿色 — 加速度通道公共端
• 黄色 — 温度通道正供电，5 VDC
• 棕色 — 温度通道电源地
• 蓝色 — 温度信号输出
• 屏蔽 — 接至传感器外壳

标准附件

• 含校准数据的传感器证书
• 一根 1 m RVVP 五芯屏蔽电缆，远端自由端子

典型应用

• 电机与轴承的振动与温度联合监测
• 泵、风机与齿轮箱的状态监测
• 工业设备的预测性维护
• 多参数故障诊断系统

技术规格

• 型号：BBVM-TS100
• 传感器类型（加速度）：IEPE 压电（PZT-5）
• 设计：剪切模式加速度检测
• 轴向灵敏度：100 mV/g ±5%（20 ±5 °C）
• 加速度范围：50 g
• 频率响应：1–8,000 Hz
• 安装谐振频率：>30 kHz
• 横向灵敏度：≤5%
• 极性：从安装基座指向传感器为正
• 输出阻抗：<100 Ω
• 直流偏置电压：12 ±2 VDC
• 最大输出信号：≤5 V 峰值
• 噪声：<4 mg（1–20 kHz）
• 冲击极限：3,000 g
• 基座应变灵敏度：0.2 mg/με
• 瞬态温度灵敏度：8 mg/°C（0.3 Hz）
• 电磁灵敏度：1 g/T
• 加速度通道激励：恒流 2–10 mA
• 加速度通道供电电压：18–28 VDC
• 温度元件选项：PT100 或 DS18B20
• 温度范围：−55 至 +125 °C
• 温度通道供电：4–30 VDC
• 温度精度：±1 °C
• 温度线性度：±0.5 °C
• 外壳材料：不锈钢
• 安装螺纹：M12
• 重量：~65 g（不含电缆）
• 输出电缆：一体化五芯屏蔽电缆（含 1 m RVVP）
• 工作温度（加速度通道）：−40 至 +120 °C
