数字双片传感器 BBID-DSS

集电极开路输出带电子信号输出

产品概述

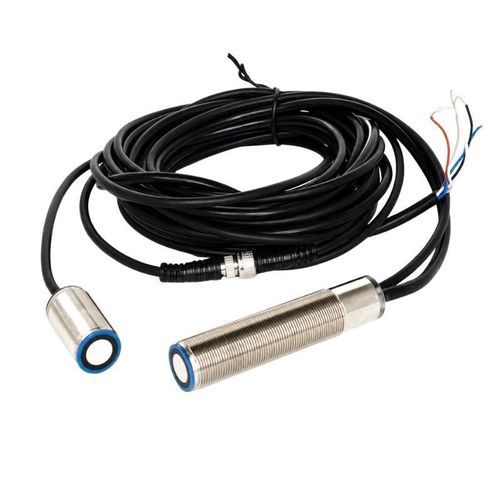

BBID-DSS为200 kHz超声波双张检测传感器，用于自动送料过程中的无料、单张和双张状态识别。对置的发射与接收单元实现无接触检测，适用于送料、冲压、包装、印刷、装订和薄板加工设备。

工作原理
发射器持续向接收器发送超声波信号。当材料通过两传感头之间时，系统评估接收信号的变化，并输出分别对应无料、单张和双张的开关信号。三路输出可接PLC、机控器或报警电路。

主要特性

• 200 kHz超声波检测
• 无接触检测：无料、单张、双张
• 适用于不透明、透明及不同颜色的薄片材料
• 三路NPN常闭开关输出
• 每路输出额定工作电流100 mA
• 输出具有短路和过载保护
• 蓝、绿、红状态指示灯
• 防护等级IP67
• M18 × 1螺纹外壳
• 2 m PVC电缆

典型应用

• 纸张送料及造纸设备
• 冲压机及薄金属送料系统
• 食品及快熟面包装机械
• 透明薄膜和自粘材料检测
• 太阳能硅片生产设备
• PCB及电路板送料系统
• 涂层和薄片加工机械
• 自动装订和印后整理设备

可检测材料

• 纸张和纸板
• 透明塑料薄膜
• 薄金属板
• 太阳能硅片
• 印刷电路板
• 涂覆薄片材料
• 其他适合超声波传输的薄片材料

技术规格

• 型号 — BBID-DSS
• 检测方式 — 对置超声波透射
• 超声频率 — 200 kHz
• 检测范围 — 20–60 mm（最佳45 mm）
• 供电电压 — 18–30 V DC
• 供电纹波 — 10% p-p
• 空载供电电流 — < 80 mA
• 输出数量 — 3
• 输出类型 — NPN，常闭
• 输出状态 — 无料 / 单张 / 双张
• 额定工作电流 — 3 × 100 mA
• 输出保护 — 短路和过载保护
• 压降 — 2 V
• 启动延时 — 约15 ms
• 断开延时 — 约15 ms
• 功能输入脉冲宽度 — 100 ms
• 功能输入阻抗 — 4 kΩ
• 功能输入低电平 — -UB 至 -UB + 1 V
• 功能输入高电平 — +UB – 1 V 至 +UB
• 防护等级 — IP67
• 安装螺纹 — M18 × 1
• 电缆 — PVC 2 m
• 导体截面积 — 0.14 mm²
• 外壳 — 镀镍黄铜
• 塑料部件 — PBT
• 换能器面 — 不锈钢
• 重量 — 约150 g

状态指示
LED颜色 — 检测状态
蓝色 — 无料 / 空气
绿色 — 单张
红色 — 双张

电缆接线
接线 — 功能
红色 — 电源正极
黑色 — 电源负极
白色 — 双张输出
绿色 — 单张输出
黄色 — 无料输出
功能输入线 — 功能输入

安装指南

• 将发射器和接收器在同一轴线上对置安装。
• 建议发射器到接收器的距离为40–45 mm；最佳工作距离45 mm。
• 移动的薄片应距传感器面约5–15 mm。
• 保持发射器与接收器之间的角度误差在±1°以内。
• 保持发射器与接收器之间的轴向偏移在±1 mm以内。
• 对于较厚的纸张，约35°的安装角度可改善检测。
• 安装后，请使用0、1、2张材料验证三个输出状态。

定制选项

• 响应时间
• 电缆长度
• 电气连接
• 安装支架
• 针对目标材料和送料机构的适配
