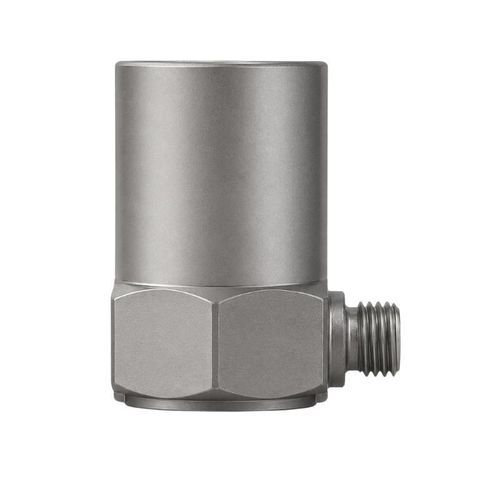

单轴加速度计 BBVM-RS100

压电IEPE剪切式

产品概述
BBVM-RS100 是一款单轴 IEPE 压电加速度计，采用侧向出线设计，适用于上方空间受限或需将电缆平行于安装面布线的振动测量场合。传感器采用压电陶瓷元件（剪切模式）、密封金属外壳，并内置 IEPE 信号调理。标准型号灵敏度 100 mV/g，量程 ±50 g；另有高 g、不同量程和高灵敏度配置可选。

主要特性

• 侧向出线，适合低间隙安装
• 内置 IEPE 信号调理（恒流激励）
• 标准灵敏度：100 mV/g
• 标准测量范围：±50 g
• 标准型号频响可达 12 kHz
• M5 安装螺纹及 M5 输出连接
• 支持长距离信号传输（最长 300 m）
• 提供多种灵敏度和量程配置

可选灵敏度与量程

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10,000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10,000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10,000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0.5–12,000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0.3–12,000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0.2–8,000 Hz
• BBVM-RS1000 — 1,000 mV/g — ±5 g — 0.2–8,000 Hz

标准型号性能规格

• 测量类型：振动加速度
• 灵敏度：100 mV/g（标准型号）
• 测量范围：±50 g（标准型号）
• 频率响应：0.3–12,000 Hz（标准型号）
• 横向灵敏度：≤5%（典型 ≤3%）
• 放电时间常数：≥0.2 s

电气规格

• 传感器类型：IEPE（内置信号调理）
• 供电电压：18–30 VDC
• 恒流激励：2–10 mA（典型工作：24 VDC，4 mA）
• 偏置电压：8–12 VDC
• 输出阻抗：<100 Ω
• 最大信号传输距离：300 m

机械与环境规格

• 检测结构：剪切模式
• 输出方向：侧向出线
• 标准安装螺纹：M5
• 标准型号重量：32 g
• 推荐安装扭矩：≈20 kgf·cm（≈2.0 N·m）
• 工作温度：−40 至 +120 °C
• 外壳结构：全封闭金属外壳

标准附件

• 带频率响应曲线的传感器证书
• 1 根 1.5 m 标准输出电缆
• 1 个 M5 连接螺栓
• 产品包装箱

可选安装附件

• 磁性安装座
• 绝缘安装座

典型应用

• 上方空间受限的设备振动监测
• 电机、泵、风机和齿轮箱的状态监测
• 机壳及结构件的振动测量
• 高 g 冲击和瞬态振动试验
• 低幅值高灵敏度振动测量

技术规格

• 型号：BBVM-RS100
• 灵敏度（标准型号）：100 mV/g
• 测量范围（标准型号）：±50 g
• 频率响应（标准型号）：0.3–12,000 Hz
• 可用灵敏度/量程：BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• 横向灵敏度：≤5%（典型 ≤3%）
• 放电时间常数：≥0.2 s
• 传感器类型：IEPE
• 供电电压：18–30 VDC；激励 2–10 mA；典型 24 VDC, 4 mA
• 偏置电压：8–12 VDC
• 输出阻抗：<100 Ω
• 最大传输距离：300 m
• 检测结构：剪切模式
• 输出方向：侧向出线
• 安装螺纹：M5；推荐扭矩 ≈20 kgf·cm（≈2.0 N·m）
• 重量（标准型号）：32 g
• 工作温度：−40 至 +120 °C
• 外壳：全封闭金属外壳
• 标准附件：频率响应曲线证书；1.5 m 电缆；M5 螺栓；包装箱
• 可选附件：磁性底座；绝缘底座
