模拟I/O卡 DomESP series

数字无线4路输出

概述

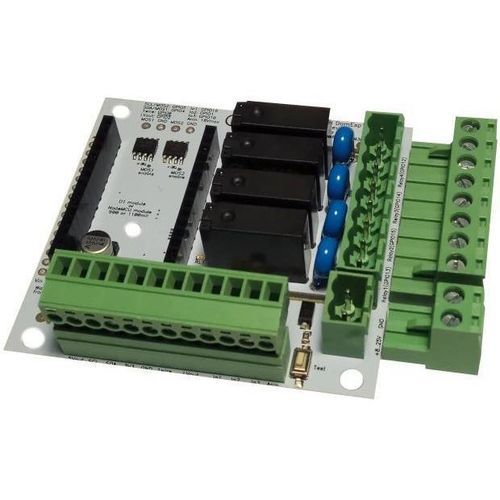

ESP8266 是一款内置 WiFi 的紧凑型 MCU，常用于扩展智能家居或工业自动化系统的 I/O。Creasol DomESP1 为 ESP8266 NodeMCU V3 模块（900 mil 插针间距）设计，集成用于数字输入、1 路模拟输入、4 路继电器输出、I2C 总线、1‑Wire 总线和 2 路 MOSFET 输出的电路。DomESP2 在电子功能相同的基础上采用可插拔端子以便接线。

型号

• DomESP1 裸板：客户自行提供并安装 ESP8266 NodeMCU（900 mil）。
• DomESP1 带预编程 ESP8266（通常为 ESPEasy），即插即用。
• DomESP2：功能与 DomESP1 相同，但采用可拆卸端子，便于布线。

主要特性

• 4 路继电器输出（额定 250 Vac，每路最大 10 A）；继电器线圈功耗约 450 mW/个。
• 1 路模拟输入，最大 18 V，线性转换函数：%value%*0.01828（用于读数转换）。
• 1‑Wire 总线（兼容 DS18B20），也可作为普通 GPIO 使用。
• I2C 总线（SDA、SCL 在端子上），可用作 GPIO；I2C 引脚与 MOSFET 输出共享（见说明）。
• 2 路开漏 MOSFET 输出，12 A、30 V 最大——适用于直流负载和可 PWM 调光的 LED 灯带；MOSFET 与 SDA/SCL GPIO 共享。
• 开关电源以降低功耗；输入范围 5–25 Vdc（若需与市电隔离，建议 8–25 Vdc）。
• 端子上提供 5 V 和 3.3 V 输出。
• I2C 端口和继电器带有 LED 状态指示，可通过 Test 按钮启用以验证接线和固件配置。
• 待机时典型电流（WiFi 激活、继电器/MOSFET 关闭）：约 80 mA @5V，约 40 mA @12V，约 20 mA @24V。

重要说明与限制

• MOSFET 输出与 I2C GPIO 共享：无法同时使用 I2C 总线和 MOSFET 输出。
• 启用 MOSFET 输出需焊接 PCB 跳线（MOS1 使用 SDA，MOS2 使用 SCL），启用后会降低 I2C 可用性。
• 开关感性负载时建议使用外部续流肖特基二极管，如电源距板较远，应在板附近并接 220 µF/适当电压的电容以抑制电压尖峰。
• 若需大量继电器，建议选用 Creasol 的低待机功耗继电器模块，因为 DomESP 的继电器线圈功耗较大。

固件与可配置性
ESP8266 模块可刷写 ESPEasy、ESPHome、Tasmota 或其它 NodeMCU 兼容固件。预装固件的产品通常配备 ESPEasy，可直接连接 WiFi 和家庭自动化控制器。支持的功能取决于固件（AP 模式、WiFi 配置、HTTP 控制、通过 HTTP 的 PWM 控制等）。

安装与使用场景

• 板卡应使用低压供电（建议 8–25 Vdc）以实现与市电的隔离。
• 典型应用：泵控制、使用 DS18B20 的温度监测、通过 MOSFET PWM 调光 LED 灯带、泳池控制、多区供暖控制、能耗/功率监测集成。
• 示例：通过固件的 HTTP 调用设置 MOSFET 的 PWM 占空比以调光 LED 灯带。

指示与诊断
板载 I2C 和继电器 LED 有助于状态验证和接线或固件配置问题的诊断；可通过 Test 按钮启用 LED。

采购 / 装配选项
DomESP1 可作为裸板购买（用户提供 NodeMCU）或带预编程 NodeMCU 的版本。DomESP2 在功能相同的前提下提供可插拔端子，便于接线。

技术规格

• 型号：DomESP1（DomESP2 = 具有插拔式端子的相同板）
• 兼容 MCU：ESP8266 NodeMCU V3（900 mil 插针间距）；可通过焊接适配 1100 mil 或 Wemos D1 Mini。
• 继电器输出：4 × 继电器，250 Vac，每路最大 10 A；线圈 ≈450 mW/继电器。
• MOSFET 输出：2 × N 通道开漏 MOSFET，12 A，30 V max（适用于 12/24 V 灯带）；MOSFET 与 SDA/SCL GPIO 共享。
• 模拟输入：1 × 模拟输入，最大 18 V（提供转换系数）。
• 1‑Wire：兼容 DS18B20 的总线（支持多个传感器并联）。
• I2C：SDA 与 SCL 在端子上（启用 MOSFET 时共享）。
• 电源输入：开关稳压器，5–25 Vdc 输入（typ. 建议 8–25 Vdc 以实现隔离）。
• 电源输出：端子上提供 5 Vdc 和 3.3 Vdc。
• 待机功耗（WiFi on，继电器/MOSFET 关闭）：typ. 80 mA @5V，40 mA @12V，20 mA @24V。
• LED：I2C 和继电器状态 LED（通过 Test 按钮启用）。
• 保护 / 建议：对感性负载使用续流肖特基二极管；当电源远离板时在板附近并接 220 µF/适当电压电容；MOSx 通过焊接跳线启用。
• 固件支持：ESPEasy（预编程选项）、ESPHome、Tasmota 或其它 NodeMCU 兼容固件。
