模拟输入模块 DomBus21

数字MODBUSRS-485

概述

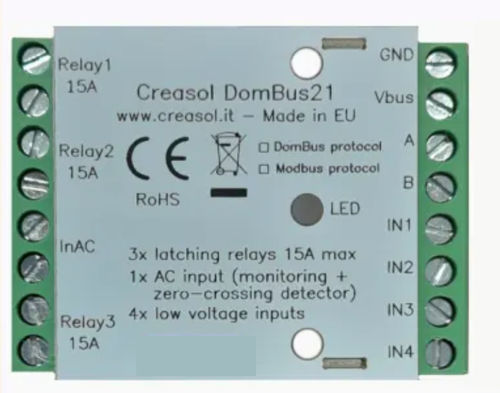

Creasol DomBus21 是一款低功耗的闩锁继电器模块，用于负载控制与监测。提供三路 SPST 闩锁继电器、一路光电隔离交流输入（用于电压存在/零点检测）以及四路可配置的低压输入（模拟或数字）。体积小巧，适合安装于暗装盒和接线盒，通过工业级 RS485 总线连接。

主要功能

• 3 路 SPST 闩锁继电器，每路 15 A，可用于开关负载或发电机（每路可达约 3 kW，额定 250 Vac）。
• 1 路光电隔离交流输入（100–250 V），用于电压存在检测和零点检测。
• 4 路可配置低压输入：支持 NTC 10k、按钮、双按键、平衡式报警传感器或脉冲计数器/表。
• 由于继电器为闩锁设计，线圈仅在切换时通电，待机功耗极低（约 15 mW）。
• 固件可选：DomBus（多主、DCMD 事件）或 Modbus RTU（主/从）。
• 工业级 RS485 总线（115200 bps），适合长距离布线；外形尺寸 59 × 42 × 21 mm。

典型应用 / 示例

• 控制热泵或锅炉以消除待机功耗。
• 在报警时切断大门/车库电源以防止盗窃。
• 在夜间或雷暴时断开小型光伏逆变器。
• 控制户外照明及长时运行负载，实现接近零的待机消耗。

产品特性

• 3× 15 A SPST 闩锁继电器：线圈仅在状态转换时驱动，无持续线圈电流。
• 1× 光电隔离交流输入（100–250 V），用于零点检测与存在检测。
• 4× 可配置低压输入：IN1..IN4 支持模拟、数字、双键、计数器、SENSOR_ALARM、NTC。
• 继电器处于 ON 时整体功耗约 15 mW。
• 固件：DomBus（兼容 Domoticz，并可通过 DomBusGateway 使用 MQTT 与 Home Assistant、Node‑RED、OpenHAB、ioBroker 集成）或 Modbus RTU。
• RS485 总线：工业级，115200 bps，建议使用报警电缆传输约 500 m。
• 体积小巧：59 × 42 × 21 mm，适配标准暗装盒和接线盒。

DomBus 固件下的端口能力 (DomBus21)
默认地址：0xff21
Port 1 - RL1：OUT_DIGITAL。SPST 15 A 闩锁继电器；线圈仅在切换时驱动。建议将 INAC 连接至交流以进行零点处理。
Port 2 - RL2：OUT_DIGITAL。与 RL1 相同。
Port 3 - RL3：OUT_DIGITAL。与 RL1 相同。
Port 4 - INAC：IN_AC、IN_COUNTER。光电隔离交流输入（100–250 V），用于存在与零点检测；可连接断路器反馈、带 230 V 输出的 PIR、设备通电检测。
Port 5 - IN1：IN_DIGITAL、IN_DIGITAL_PULLDOWN、IN_ANALOG、IN_TWINBUTTON、IN_COUNTER、SENSOR_ALARM。带 10k 上拉至 3.3 V 的模拟/数字输入；另一端接 GND（共地）。
Port 6 - IN2：与 IN1 相同。
Port 7 - IN3：IN_DIGITAL、IN_DIGITAL_PULLDOWN、IN_ANALOG、IN_COUNTER。支持内部上拉/下拉选项；共地端子。
Port 8 - IN4：与 IN3 相同。

Modbus RTU 能力 (Modbus 固件)
上电时模块通过 LED 闪烁指示 Modbus 地址（寄存器 8192）、波特率（8193）和奇偶校验（8194）。默认 Modbus 从站地址：33 (0x21)。
寄存器示例：Addr 0..2 控制 RL1..RL3（0=OFF，1 或 65280=ON，其他值=定时 ON）。Addr 3 = INAC（0=OFF，1=ON）。Addr 4..7 = IN1..IN4（0=OFF，1=ON 或按配置返回模拟值）。详细寄存器用于端口配置、反向、定时、串口速率及固件版本信息。

DCMD / 自动化功能 (DomBus 固件)
端口接受 DCMD 命令并在事件（OFF、ON、PULSE、PULSE1/2/4、VALUE 范围）时发送命令。DCMD 支持模组间本地自动化，即使中央控制器离线也能运行（例如按脉冲切换、传感器值阈值触发等）。

应用注意事项 & 安装要点

• INAC 的零点检测可减少电容性负载的涌入电流，并在断开时减少感性负载的过电压。
• RS485 布线建议：采用线性总线，两端使用 100–150 Ω 终接电阻；屏蔽一端接地；设备间共地。
• 电源建议：提供稳定 12 V 电源，并在需要时使用 UPS/备用电源以确保断电期间控制器与模块可用。

安全与安装
DomBus21 每路继电器最大支持 15 A（250 Vac）。请确认接线正确、使用适当熔断保护与线规。在高电流工况下检查端子发热（例如使用红外相机），并遵守当地电气规范。

技术规格

• 型号：Creasol DomBus21
• 继电器：3 × SPST 闩锁继电器，15 A，250 Vac（每路约 3 kW）
• 交流输入：1 × INAC 光电隔离输入，100–250 Vac（零点检测 & 存在检测）
• 低压输入：4 路可配置输入（模拟/数字/twinbutton/计数器/SENSOR_ALARM/NTC）
• 功耗：≈15 mW（即使继电器 ON 时）
• 总线：RS485 工业级，115200 bps（DomBus）；建议布线长度约 500 m
• 协议：DomBus（多主）或 Modbus RTU
• 尺寸：59 × 42 × 21 mm
• 默认地址：DomBus 0xff21；Modbus 从站 33 (0x21)
