模拟I/O模块 DomBus32

数字串行RS-485

概述

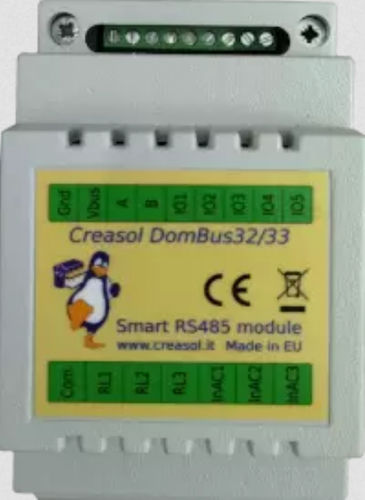

DomBus32 是一款导轨（DIN-RAIL）模块（宽度54 mm），具有3路继电器输出、3路交流输入和5路可编程低压I/O。提供两种固件/协议版本：专有 DomBus 协议（多主机，支持 DCMD 命令和 Domoticz 插件）和 Modbus RTU（广泛支持的主/从协议）。通过工业级 RS485 串行总线通信；电源 8–25 Vdc。针对极低功耗优化（典型<10 mW，所有继电器ON时可达约150 mW）。

主要功能

• 3 路继电器输出（SPST），带压敏电阻过压保护，额定至 250 Vac / 5 A（或 30 Vdc / 5 A）。
• 3 路 AC 光隔离输入（100–250 Vac），用于监测负载的市电存在。
• 5 个多功能低压 I/O 端口，可配置为数字输入、计数器、双按键、输出（数字、调光、蜂鸣/闪光）、模拟输入、SENSOR_ALARM、IN_COUNTER 等。
• 公用端子块可在继电器和 AC 输入之间共享中性/火线或公共电压，简化布线。
• RS485 总线支持多模块网络：2 根用于数据，另外 2 根用于 12/24V 电源（建议使用屏蔽 4 芯电缆）。
• DCMD 功能（仅 DomBus 固件）：模块间命令可在主控离线时仍执行自动化（例如 PULSE、VALUE、ON、OFF 等事件）。
• 丰富的端口配置选项（逻辑反转、上/下拉、超时、调光、0–10V 模拟输出模式、带分频的计数器、传感器报警阈值、距离传感器等）。

固件/协议说明

• DomBus 协议：多主机、低延迟，支持 DCMD 在模块间交换命令并提供增强功能（在使用 Domoticz 时推荐）。
• Modbus RTU 协议：标准主/从协议，兼容多种控制器（Home Assistant、OpenHAB、Node-RED、ioBroker）。Modbus 支持继电器定时（ON 时间从 31.5 ms 到数天）及基于寄存器的配置。

应用

• 切换/监控多达 3 路照明或其他负载。
• 监测设备电源（例如检测热泵供电状态）。
• 控制供暖区阀和其他执行器。
• 连接按钮、双按钮、S0 计数器、PIR、磁簧开关、平衡报警传感器等。
• 集成现有的步进/脉冲式照明继电器，并向家居控制器暴露状态。

警告

• 不要在同一端子排上混用高压（230 V）负载和低压（5/12/24 V）负载。
• 总线与电源请使用 4 芯屏蔽电缆（建议：报警电缆，12 V 电源用 2x0.5 mm²，数据用 2x0.22 mm²）。
• 用熔断器保护 12/24 V 电源。公共端子需根据布线习惯一致接线（中性或相线）。
• 仅在每条 RS485 总线的两个物理端启用终端电阻（Rbus 跳线），以减少反射。

端口功能（摘要表）
标题: Port# | Name | Capabilities | Default configuration | Description
1 | RL1 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | SPST 继电器输出，250 Vac 5 A（或 30 Vdc 5 A）。继电器有压敏电阻保护。公共端子与 AC 输入和继电器共享。
2 | RL2 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | 同 RL1。
3 | RL3 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | 同 RL1。
4 | InAC1 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac 光隔离输入，用于电压存在检测。共享公共端子。
5 | InAC2 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac 光隔离输入。
6 | InAC3 | IN_AC, IN_COUNTER | IN_AC | 100-250 Vac 光隔离输入。
7 | IO1 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | 可配置为模拟/数字输入或输出；支持计数器、双按键模式（PU1 跳线）、10 mA 输出选项（RO1 跳线）、NTC 上拉、以及 5 状态平衡报警传感器（闭合/断开/掩码/篡改/短路）。
8 | IO2 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | 与 IO1 相同，使用 PU2 / RO2 跳线。
9 | IO3 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | 与 IO1 相同，使用 PU3 / RO3 跳线。
10 | IO4 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | 与 IO1 相同，使用 PU4 / RO4 跳线。
11 | IO5 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | 与 IO1 相同，使用 PU5 / RO5 跳线。

端口参数与行为（高层级）

• 模块默认地址：0xff32（在同一总线上安装多个模块时须更改为唯一地址）。
• 串口波特率和奇偶校验可通过寄存器/参数配置（例如 DomBus 默认为 115200 bps）。
• 输出模式包括 OUT_DIGITAL、OUT_RELAY_LP（低功耗继电器模式）、OUT_DIMMER（0–100%，以 5% 步进 @500 Hz）、OUT_ANALOG（0–10 V）、OUT_BUZZER/OUT_FLASH（可配置鸣响/闪烁模式）、OUT_BLIND（电机控制，带 TIMEOPEN/TIMECLOSE）等。
• IN_COUNTER 支持能耗/燃气/水表脉冲计数；DIVIDER 选项设置每单位脉冲数；支持 TYPENAME=kWh 以创建能量/功率设备；OPPOSITE 用于进/出计数。
• IN_AC 端口可作为零交叉检测器使用（配有 AC 输入的模块），以在切换继电器时减少涌入电流。
• SENSOR_ALARM 模式支持平衡的二/三偏置警报传感器：参数 PAR1..PAR4 可映射 短路/篡改/屏蔽/断开/闭合 等状态。

DCMD（仅 DomBus 固件）
DCMD 允许发送事件驱动命令到本模块或其他 DomBus 模块，而无需通过家居控制器。语法：DCMD(Event:ValueLow:ValueHigh)=ModuleAddress.ModulePort:Command:Value。支持的事件包括 OFF、ON、PULSE、PULSE1、PULSE2、PULSE4、VALUE（带阈值）。支持的命令包括 ON、OFF、TOGGLE、DIMMER 等。示例用法：短按切换其他模块输出、长按激活场景/组、根据温度阈值控制加热/阀门、在触摸传感器上生成蜂鸣反馈等。（每端口的端口参数中提供详细配置：DCMD 可按事件设置）。

安装与总线建议（摘要）

• 尽量使用线性总线拓扑；RS485 在总线端需要两个终端电阻（100–150 欧姆）以减少反射。模块提供 PCB 跳线以启用终端。
• 仅在单侧将电缆屏蔽接地。总线上的所有设备必须共享相同的 GND 参考。
• 接线时：先连 GND，再 Vbus（12/24 V），然後 RS485 A 和 B。断开时按相反顺序（先 Vbus，最后 GND）。
• 建议为每个总线供电约 13.8 V，并配备备用电池以提高断电容忍度；用熔丝保护总线电源。

包含的表格和配置参考
产品页面提供 Modbus 寄存器地址、DomBus 参数关键字（HWADDR、PULLUP、PULLDOWN、INVERTED、OUT 模式、TIME 值、TYPENAME、DIVIDER、EVSE 计量器的 ADDR、适用时的电动车相关参数）以及 Domoticz/Home Assistant/Node-RED 集成的实用示例。请参阅逐端口配置表以将 Modbus 寄存器映射到功能，并获取推荐的 Domoticz Description 字段格式。

特性 / 技术规格

• 外形：DIN 导轨模块，宽度 54 mm（外形尺寸：53 x 89 x 65 mm）。
• 继电器输出：3 × SPST 继电器，250 Vac / 5 A 最大（30 Vdc / 5 A），压敏电阻过压保护。
• 交流输入：3 × IN_AC 光隔离输入，100–250 Vac，共用端子。
• I/O：5 × 可编程低压 I/O（IN/OUT、计数器、双按键、调光器、蜂鸣器、SENSOR_ALARM、IN_ANALOG 能力）。
• 电源：推荐 8–25 Vdc（例如 12 V 或 13.6 V 标称）。典型功耗 <10 mW（0.75 mA @13.6 V）；全部继电器 ON 时最多约 150 mW（10 mA @13.6 V）。
• 总线：工业级 RS485 串行总线；标准 4 芯屏蔽电缆（2 芯供电、2 芯数据）；默认速率 115200 bps（可配置）。
• 协议：DomBus（带 DCMD 的专有多主机）或 Modbus RTU（主/从）。
• 特殊功能：DCMD 模块间命令（DomBus 固件）、AC 输入的零交叉检测（如可用）以限制涌入电流、支持 5 状态平衡报警传感器、单稳时间可配置从 31.25 ms 到数日、0–10 V 模拟输出选项。
• 典型用例：照明控制（含步进继电器）、供暖分区阀门、设备供电监测、传感器与计数器（能量/燃气/水）集成。
