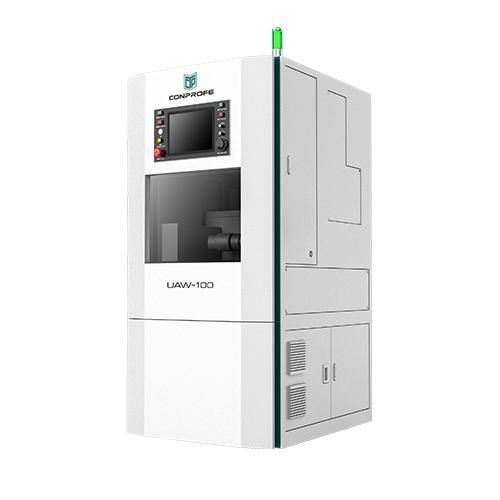

5轴CNC加工中心 UAW-100

立式用于玻璃用于陶瓷

概述

• 工业级轻量化立式5轴加工中心，针对精密零件生产优化
• 灰铸铁床身，具有良好刚性和减振性能
• 稳定性高，占地紧凑；整机重量：890 kg
• 适用于硬脆材料及难加工金属的精密加工

产品亮点

• 水平转盘式刀库
• HSK-E25 主轴接口
• 刀具容量：10 或 18（可选）
• 自主研发的零背隙精密减速器
• 重复定位精度 ≤ 8″
• 防护等级 IP67
• 快速冷却系统，快速降低冷却液温度
• 在苛刻生产环境中确保加工精度稳定

应用案例
适用于医疗制造领域中对硬脆材料和难加工金属的高精度、高效率加工，例如铝合金零件、玻璃陶瓷部件及类似精密医疗组件。

技术参数
Item — UAW-100 — 单位
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

特性 / 技术规格

• 型号：UAW-100
• X/Y/Z轴行程：340 x 150 x 120 mm
• 工作台尺寸：Φ100 mm
• 工作台最大载荷：5 kg
• 主轴直径：⌀80 mm
• 主轴最高转速（短时）：40,000 rpm
• 主轴最高转速（长时）：28,000 rpm
• 电机功率：3.7 kW
• X/Y/Z轴快速移动速度：12/12/12 m/min
• A/B轴快速移动速度：60/40 rpm
• X/Y/Z轴定位精度：0.005 mm
• X/Y/Z轴重复定位精度：0.003 mm
• A/B轴定位精度：≤40″ (arcsec)
• A/B轴重复定位精度：≤8″ (arcsec)
• 刀库类型：水平转盘式
• 刀具容量：10 或 18（可选）
• 重量：890 kg
