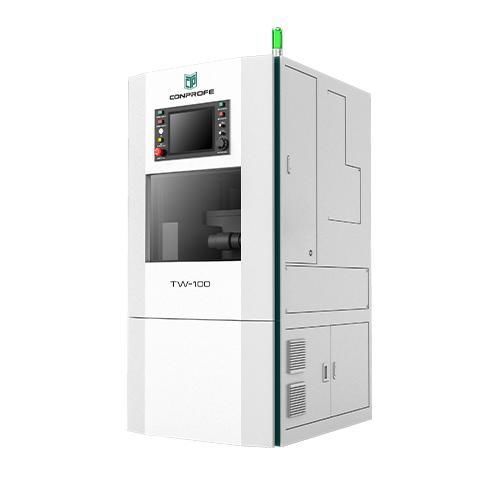

5轴CNC加工中心 TW-100立式用于玻璃用于陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 铝合金用, 用于陶瓷, 用于玻璃
- 工具数量
- 40工具, 20工具
- 应用
- 医疗用途
- 其他特性
- 紧凑型, 高精度, 高刚性, 可自动更换工具
- X轴
340 mm
(13.39 in)- Y轴
150 mm
(5.91 in)- Z轴
120 mm
(4.72 in)- 转速
28,000 rpm, 40,000 rpm
(175,929 rad.min-1, 251,327 rad.min-1)- 输出功率
4 kW
(5.44 hp)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
5 kg
(11 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)
产品介绍
产品名称
TW-100 轻型立式五轴加工中心
概述
产品亮点
应用案例
适用于医疗制造中用于加工硬脆材料和难加工金属的高精度、高效率加工，如铝合金、玻璃陶瓷等。典型零件：骨科植入物、牙科零件、微型手术器械。
规格 / 技术参数
TW-100 轻型立式五轴加工中心
概述
- 为医疗零件高精度微加工设计的立式五轴加工中心
- 灰口铸铁床身
- 高刚性与良好减振性能，保证加工精度稳定
- 紧凑占地，便于集成到医疗生产线
- 整机质量：890 kg
产品亮点
- 水平转盘式刀库，缩短换刀时间
- 主轴直接换刀
- 刀具容量最多可达40把（20/40 可选）
- 自主研发零背隙精密减速器
- 重复定位精度 ≤ 8″
- IP67 防护等级，适用于敏感环境
- 快速冷却系统，稳定加工温度
- 冷却液温度迅速降低，确保长周期加工精度稳定
应用案例
适用于医疗制造中用于加工硬脆材料和难加工金属的高精度、高效率加工，如铝合金、玻璃陶瓷等。典型零件：骨科植入物、牙科零件、微型手术器械。
规格 / 技术参数
- 型号：TW-100
- X/Y/Z 轴行程：340x150x120 mm
- 工作台尺寸：140x150 mm
- 工作台最大承载：5 kg
- 主轴直径：Φ80 mm
- 主轴最高转速（短时）：40,000 rpm
- 主轴最高转速（长期）：28,000 rpm
- 电机功率：4 kW
- X/Y/Z 轴快速移动速度：12/12/12 m/min
- A/B 轴快速移动速度：60/40 rpm
- X/Y/Z 轴定位精度：0.005 mm
- X/Y/Z 轴重复定位精度：0.003 mm
- A/B 轴定位精度：≤40″
- A/B 轴重复定位精度：≤8″
- 刀库类型：水平转盘式
- 刀具容量：20/40（可选）
