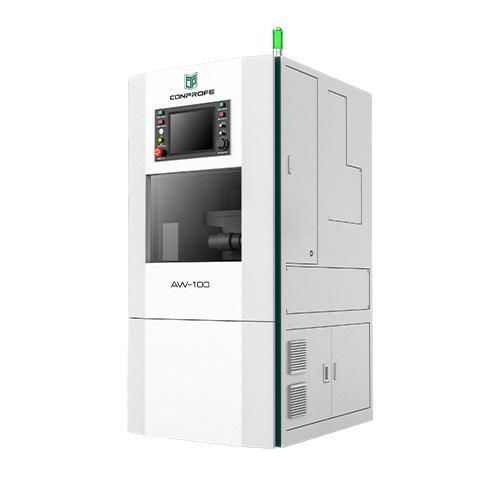

5轴CNC加工中心 AW-100立式用于玻璃用于陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 铝合金用, 用于陶瓷, 用于玻璃
- 工具数量
- 40工具, 20工具
- 应用
- 医疗用途
- 其他特性
- 紧凑型, 高精度, 高刚性, 可自动更换工具
- X轴
340 mm
(13.39 in)- Y轴
150 mm
(5.91 in)- Z轴
120 mm
(4.72 in)- 转速
28,000 rpm, 40,000 rpm
(175,929 rad.min-1, 251,327 rad.min-1)- 输出功率
4 kW
(5.44 hp)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
5 kg
(11 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)
产品介绍
概述
产品亮点
应用场景
技术参数
- 轻量化垂直5轴加工中心，适用于占地空间受限的生产环境
- 灰口铸铁机床床身，提供高刚性和良好抗振性能
- 整机重量：890 kg
- 紧凑设计，适合医疗器械零件加工线
产品亮点
- 水平转台式刀库，刀具容量20/40（40T选配）
- 主轴直接换刀，缩短换刀时间
- 自研无背隙高精度减速器，提升定位精度
- 重复定位精度 ≤ 8''
- 关键部件达IP67防护等级
- 快速冷却系统可迅速降低冷却液温度，保证加工精度稳定
应用场景
- 适用于医疗制造领域对硬脆材料及难切削金属的高精度高效加工
- 适配铝合金、玻璃陶瓷、牙科与骨科零件等
- 适合对公差要求严格的小批量高附加值医用零件加工
技术参数
- 型号：AW-100
- X/Y/Z行程：340 x 150 x 120 mm
- 工作台尺寸：Φ100 mm
- 工作台最大承载：5 kg
- 主轴直径：Φ80 mm
- 主轴最高转速（短时）：40,000 rpm
- 主轴最高转速（长时）：28,000 rpm
- 电机功率：4 kW
- X/Y/Z轴快移速度：12/12/12 m/min
- A/B轴快移速度：60/40 rpm
- X/Y/Z轴定位精度：0.005 mm
- X/Y/Z轴重复定位精度：0.003 mm
- A/B轴定位精度：≤40''
- A/B轴重复定位精度：≤8''
- 刀库类型：水平转台式
- 刀具容量：20/40（可选）
- 防护等级：IP67
