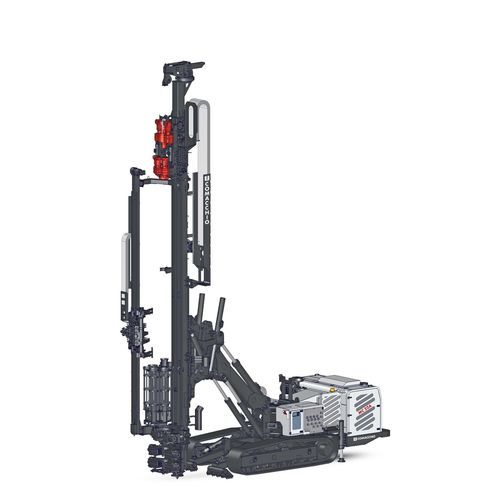

连接钻机 MC 22 A

打桩履带式旋转

概述
MC 22 A 是 Comacchio MC 22 的升级版本，集成了用于自动化处理不同直径和长度钻杆与套管的双工位旋转仓（duplex carousel）。在保留 MC 22 应用范围的同时，新增了自动化的钻具处理功能，特别适用于双头钻进系统的锚杆安装。通用夹持系统在切换直径时无需调整，配合 Comacchio 无线控制，单一操作员即可同时控制钻机与旋转仓的功能。

主要优势

• 自动化双工位旋转仓用于存放与处理钻杆和套管（支持不同直径/长度）。
• 通用夹持系统：切换直径无需重新配置。
• 通过集成的 Comacchio 无线控制实现单人操作（机器 + 旋转仓功能）。
• 针对双头钻进系统的锚杆安装进行了优化。
• 专利的桅杆关节设计及车载处理能力，使其可在狭小或难以到达的工位作业，无需额外起重设备或辅助人员。

要点 / 关键技术参数

• 旋转仓容量：最多 10 根钻杆 + 9 根套管。
• 处理钻杆直径（最小 / 最大）：76 - 142 mm (3" - 5" 1/2)。
• 处理套管直径（最小 / 最大）：114 - 204 mm (4" 1/2 - 8").
• 钻杆/套管典型处理长度：3 - 3.5 m (10' - 11'5").

技术规格（表）
履带总宽 — EU: 2.500 mm | US: 8' 2"
柴油发动机功率 — EU: 180 - 205 kW | US: 240 - 278 HP
排放标准 — EU/US: Stage 3A/Tier 3 - Stage 5/Tier 4f
回缩力 — EU: 9.500 daN | US: 21,357 lbs
推进力 — EU: 9.500 daN | US: 21,357 lbs
推进行程 — EU: 5.800 - 7.000 mm | US: 19' - 22' 11"
扭矩范围 — EU: 1.700 - 2.900 daNm | US: 12,539 - 21,389 lb*ft
速度范围 — EU/US: 70 - 260 rpm
夹持范围 — EU: 45 - 365 mm | US: 1" 3/4 - 1' 2"
重量范围 — EU: 24 - 25 t | US: 52,910 - 55,120 lbs

双头配置（可选）
上头最大扭矩 — EU: 1.350 daNm | US: 9,957 lb*ft
下头最大扭矩 — EU: 2.900 daNm | US: 21,389 lb*ft
桅杆推进行程 — EU: 5.800 mm | US: 19'

自动钻杆与套管旋转仓系统（可选）
钻杆直径最小/最大 — EU: 76 - 142 mm | US: 3" - 5" 1/2
套管直径最小/最大 — EU: 114 - 204 mm | US: 4" 1/2 - 8"
长度 — EU: 3 - 3,5 m | US: 10' - 11'5"
最大容量 — 9 + 1（典型配置）

详细技术规格

• 履带总宽：2.500 mm (EU) / 8' 2" (US)
• 柴油发动机功率：180 - 205 kW (EU) / 240 - 278 HP (US)
• 排放标准：Stage 3A/Tier 3 - Stage 5/Tier 4f
• 回缩力：9.500 daN (EU) / 21,357 lbs (US)
• 推进力：9.500 daN (EU) / 21,357 lbs (US)
• 推进行程：5.800 - 7.000 mm (EU) / 19' - 22' 11" (US)
• 扭矩范围：1.700 - 2.900 daNm (EU) / 12,539 - 21,389 lb*ft (US)
• 速度范围：70 - 260 rpm (EU/US)
• 夹持范围：45 - 365 mm (EU) / 1" 3/4 - 1' 2" (US)
• 重量范围：24 - 25 t (EU) / 52,910 - 55,120 lbs (US)
• 双头细节：上头最大扭矩 1.350 daNm；下头最大扭矩 2.900 daNm；桅杆推进行程 5.800 mm。
• 自动双工位旋转仓：可处理钻杆 76 - 142 mm 及套管 114 - 204 mm；典型长度 3 - 3.5 m；最大容量 9 + 1。
