连接钻机 MC 15

稳定深层稳定土工学

概述

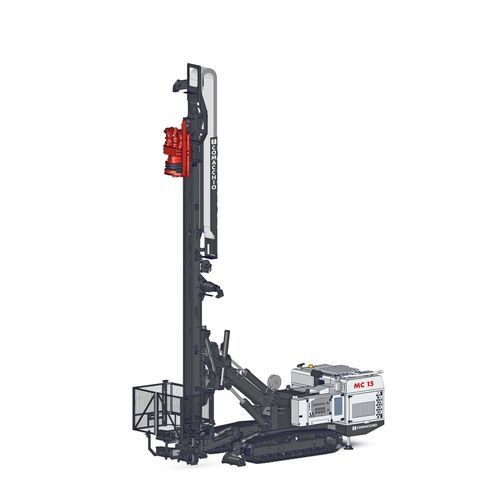

MC 15是Comacchio的一款紧凑而高效的履带式钻机，适用于多种基础和地基加固工程。其全关节运动学允许在不更换销轴的情况下实现大工作范围和多种钻杆倾角，提高在受限工地的就位速度与作业灵活性。

主要能力与系统
MC 15采用模块化液压架构，可安装多种设备：旋转头、液压凿、双头系统、给水/泥浆泵以及多种钢筋装填器。该机型支持钻杆自动化处理以提升生产率和安全性。通过伸缩式钻杆扩展，可实现单次喷射灌浆（jet grouting）施工深度达19 m。

主要应用

• 微型桩
• 锚杆
• 土钉墙（soil nailing）
• 喷射灌浆（单次施工深度可达19 m）
• 基础工程与地基加固

显著特性

• 全关节运动学，提供大工作包线与可变钻杆倾角，无需更换销轴
• 模块化液压架构，支持多种设备配置（旋转头、凿岩锤、双头、泵、钢筋装填器）
• 支持钻杆自动化处理以提升生产力和操作安全
• 伸缩式钻杆扩展用于深层喷射灌浆（支持单次施工）

技术参数（表）
整机履带宽度 : 2.300 mm (EU) — 7' 6" (US)
柴油发动机功率 : 119 - 140 kW (EU) — 160 - 188 HP (US)
排放标准 : Stage 3A/Tier 4i - Stage 5/Tier 4f (EU & US)
回缩力 : 8.000 daN (EU) — 17,985 lbs (US)
推进力 : 8.000 daN (EU) — 17,985 lbs (US)
推进行程 : 4.000 - 7.000 mm (EU) — 13'1" - 22'11" (US)
扭矩范围 : 1.300 - 2.900 daNm (EU) — 9,588 - 21,389 lb*ft (US)
转速范围 : 100 - 350 rpm (EU & US)
夹持范围 : 45 - 530 mm (EU) — 1"3/4 - 1'8" (US)
重量范围 : 15 - 17 t (EU) — 33,070 - 37,480 lbs (US)

双头配置（表）
上头最大扭矩 : 1.350 daNm (EU) — 9,957 lb*ft (US)
下头最大扭矩 : 2.900 daNm (EU) — 21,389 lb*ft (US)
钻杆推进行程 : 3.550 - 6.550 mm (EU) — 11'7" - 21'5" (US)

喷射灌浆配置（表）
单次施工最大深度 : 19.000 mm (EU) — 62'4" (US)
最大钻杆尺寸 : 114 mm (EU) — 4"1/2 (US)

特性 / 技术规格

• 型号: MC 15
• 制造商 / 品牌: Comacchio
• 发动机功率: 119–140 kW (160–188 HP)
• 回缩与推进力: 8,000 daN (17,985 lbs)
• 扭矩（单/双头）: 高达 1,300–2,900 daNm (9,588–21,389 lb*ft)
• 推进行程: 4,000–7,000 mm (13'1"–22'11") — 双头时钻杆行程: 3,550–6,550 mm (11'7"–21'5")
• 喷射灌浆单次施工深度能力: 使用伸缩式钻杆扩展可达 19,000 mm (62'4")
• 夹持范围: 45–530 mm
• 典型工作重量: 15–17 t
• 主要用途: 微型桩、锚杆、土钉、喷射灌浆、基础工程与地基加固
