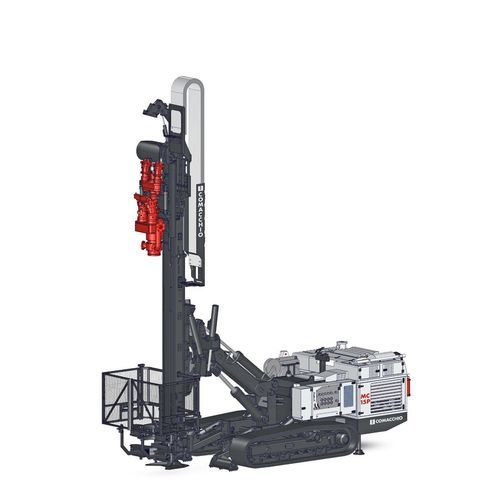

连接钻机 MC 15P

稳定打桩微型桩

概述
MC 15P 基于 MC 15 设计，是一款高性能液压钻机，配备上级别柴油发动机和具备电子功率管理的高性能液压系统。该机支持旋转、旋转-冲击和旋转-振动等钻进方式，可配置为双头作业和喷射注浆（jet-grouting）施工。标配摆动履带底盘，可在不平或倾斜地面保持良好接地性和运行稳定性。

主要功能与适用范围

• 钻进方式：旋转、旋转-冲击、旋转-振动
• 应用：微型桩、锚杆、土钉（soil nailing）、喷射注浆、基础与地基加固
• 可选双头钻系统，实现同时钻进与套管作业（旋转/旋转或旋转/冲击）
• 电子功率管理以在不同负载下优化液压系统性能
• 标配摆动履带底盘，提升在复杂地形的机动性与稳定性

性能要点

• 柴油机功率等级：205 kW（278 HP），符合 Stage 5 / Tier 4f 排放标准
• 大范围的推进和扭矩以适应多种地质条件和工具尺寸
• 可配置为双头及喷射注浆方案，用于专项地基工程

技术参数

• 履带总宽：2,300 mm (7' 6")
• 柴油机功率：205 kW (278 HP)
• 排放标准：Stage 5 / Tier 4f
• 回拉力：8,000 daN (17,985 lbs)
• 推进力：8,000 daN (17,985 lbs)
• 推进行程：4,000 - 7,000 mm (13' 1" - 22' 11")
• 扭矩范围：1,700 - 2,900 daNm (12,539 - 21,389 lb·ft)
• 转速范围：200 - 260 rpm
• 夹持范围：45 - 530 mm (1" 3/4 - 1' 8")
• 整机重量范围：17 - 19 t (37,480 - 41,890 lbs)
• DOUBLE HEAD SET-UP — 上部头最大扭矩：1,350 daNm (9,957 lb·ft)
• DOUBLE HEAD SET-UP — 下部头最大扭矩：2,900 daNm (21,389 lb·ft)
• DOUBLE HEAD SET-UP — 立柱推进行程：3,800 - 6,550 mm (12' 5" - 21' 5")
• JET GROUTING SET-UP — 单次通过最大深度：19,000 mm (62' 4")
• JET GROUTING SET-UP — 最大钻杆直径：114 mm (4" 1/2)
