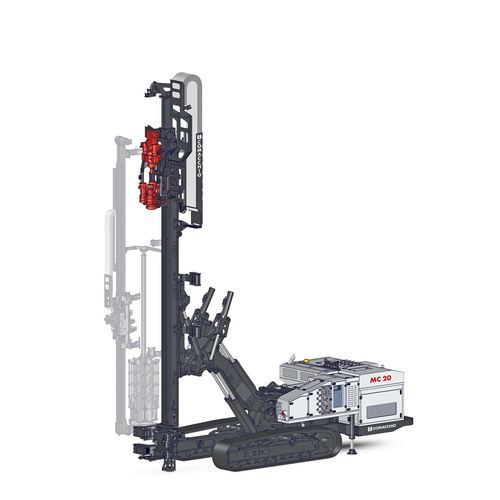

稳定钻机 MC 20

土工学打桩微型桩

产品概述
MC 20 是一款液压钻机，具有紧凑尺寸与模块化液压结构，支持多种钻头与附件。该机采用全关节式运动学，可实现多种桅杆位置和宽广的工作范围。可配置为单头或双头作业，并可与水/泥泵、起重机及钻杆/套管装载器等辅助设备同时工作。

适用工况

• 微桩（Micropiles）
• 锚固 / 拉索（包括采用双头系统同时进行钻进与套管作业）
• 土钉墙（Soil nailing）
• 基础与地基加固工程
• 深基坑中挡墙/支护加固

主要特点

• 全关节式运动学，提供多种桅杆位置与宽广工作包线
• 模块化液压系统，支持多种钻头与同时运行的附属设备
• 兼容液压冲击钻及双头系统
• 可快速在单头与双头配置间切换
• 可选双联转盘（最多容纳9对钻杆与套管）或机载式货架装载器（最多18根钻杆）
• 振动履带底盘提高在不平或倾斜地面的稳定性、牵引力与机动性
• 面向多种钻进工况的运作灵活性设计

双头配置（摘要）
上部头最大扭矩：1.350 daNm (EU) / 9,957 lb*ft (US)
下部头最大扭矩：2.900 daNm (EU) / 21,389 lb*ft (US)
桅杆进给行程：5.500 - 6.900 mm (EU) / 18' - 22' 8" (US)

自动钻杆与套管转盘系统（摘要）
钻杆尺寸最小/最大：76 - 142 mm (EU) / 3" - 5" 1/2 (US)
套管尺寸最小/最大：114 - 204 mm (EU) / 4" 1/2 - 8" (US)
长度：3 - 3.5 m (EU) / 10' - 11' 5" (US)
最大容量：9 + 1（对数）

技术参数 / 规格

• 履带总宽：2.500 mm (EU) / 8' 2" (US)
• 柴油机功率：209 kW (EU) / 280 HP (US)
• 排放标准：Stage 5 / Tier 4f
• 回拉力：12.500 daN (EU) / 28,100 lbs (US)
• 推进力：12.500 daN (EU) / 28,100 lbs (US)
• 进给行程：5.600 - 7.000 mm (EU) / 18' 5" - 22' 11" (US)
• 扭矩范围：2.050 - 3.700 daNm (EU) / 15,120 - 27,290 lb*ft (US)
• 转速范围：60 - 120 rpm
• 夹持范围：45 - 435 mm (EU) / 1" 3/4 - 1' 5" (US)
• 重量范围：20,5 - 22 t (EU) / 45,200 - 48,500 lbs (US)
