非接触式电流传感器

非侵入性

产品概述
电弧传感器的功能基于对焊接电流的测量。测量和修正程序在焊接过程中进行，并直接补偿出现的任何公差。传感器系统不需要影响焊枪可及性的额外附件。

工作原理

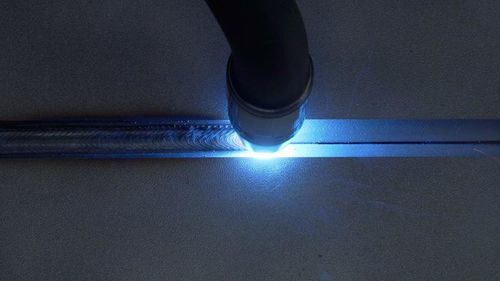

焊枪在焊接过程中做摆动运动，并在设定点测量焊接电流。测量结果用于确定焊枪在焊缝上的位置。计算出的修正值会传送到机器人的路径控制，位置随即被校正。测量循环在整个焊接段重复进行，能立即补偿热变形等变化。确定的公差/修正值可保存，并在后续覆盖层焊接中重复使用。

独特卖点

• 在焊接前识别并补偿零件公差：确保焊缝位置一致
• 无需额外附件：保持焊枪的可及性
• 在机器人序列程序中编程：无需额外编程技能
• 焊接过程中的测量循环：实时测量与补偿，不会增加程序运行时间
• 保存修正值：支持多层焊接时的复用

特性 / 规格

• 测量原理：通过测量焊接电流确定焊枪在焊缝上的位置
• 运行方式：在焊接过程中实时执行测量与修正
• 修正：计算出的修正值直接传输至机器人路径控制以进行即时位置修正
• 运动：焊枪执行摆动运动，并在定义点测量电流
• 公差补偿：在整个焊接段补偿零件公差和热变形等变化
• 数据处理：确定的公差/修正值可保存并在后续覆盖层焊接中复用
• 安装：系统无需影响焊枪可及性的外部附件
• 对运行时间的影响：测量循环在焊接过程中进行，不增加程序运行时间
• 集成：在机器人序列程序中完成编程，无需额外编程知识
• 效率：通过实时补偿实现精确焊接，无需额外硬件
