便携式直线镗孔机 / 表面加工 BB8100

概述

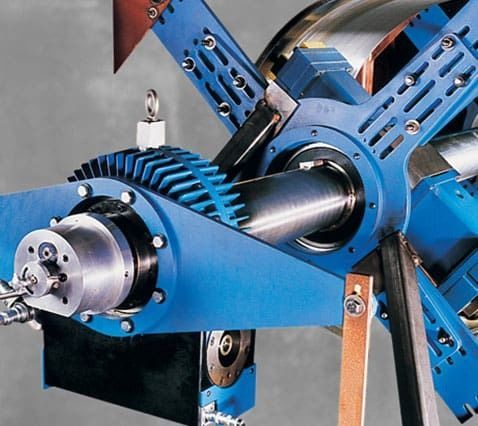

CLIMAX BB8100 是一款便携式线性镗床，适用于现场和车间的精密线性镗削。该机型为快速、灵活的安装而设计，具有较高的功率重量比和高速运转能力，可提升生产率。其紧凑、模块化的结构可实现快速调动、缩短安装时间，并在各类维修和制造作业中保持严格的加工公差。

能力与应用
BB8100 适用于大规格加工，可镗孔直径范围为 14.5 至 85.6 英寸（368.3–2174.2 mm）。通过在高效占地内提供较大镗削能力，该机将停机时间降至最低并最大化加工性能，适用于重型设备维修、建筑、采矿及工业维护等场景。

主要特点

• 适用于现场和车间的便携式线性镗解决方案，模块化组件便于快速安装和调动。
• 可选液压马达；示例排量 11.3 in³（185.3 cm³），在 15.1 rpm 时可在轴上产生约 4783 ft•lb（6484.9 N•m）扭矩。
• 镗孔范围 14.5 – 85.6 in（368.3 – 2174.2 mm）；配合端面附件时平面加工范围为 14 – 97.7 in（355.6 – 2481.6 mm）。
• ID 和端装轴承采用球面锥形滚子轴承；端装可±0.25 in（6.35 mm）微调以校中心。
• 可选双作用镗/端面臂以扩大端面加工范围，可在不更换设备的情况下同时进行镗削和端面加工；臂上设有全长方形导轨以便快速定位。
• Net‑fit 工具承载器为分体框架，便于安装；承载器可夹紧在轴上用于端面加工，并可调节用于净配合镗削；可调/可拆半螺母提高灵活性。
• 支持前后镗头配置（可同时使用两个镗头）。
• 多功能刀具夹块接受行业标准 1 in（25.4 mm）方柄刀具；镗/端面臂上的刀座可旋转以实现多种工况，包括部分悬臂配置。
• 模块化刀具承载器通过可调导靴将切削力传导至镗杆以提高刚性。
• 硬铬镀杆直线度达 0.001 in/ft（0.0254/304.8 mm）；可选带光学目标的贯通钻杆。
• 带背隙调节螺母，可在现场消除背隙并延长使用寿命。

规格（表）
SPECIFICATIONS | INCH | METRIC
导杆直径 | 8 in | 203.2 mm
镗孔直径 | 14.5 – 85.6 in | 368.3 – 2174.2 mm
最大行程 | 导杆长度 | 导杆长度
轴上扭矩 | 3350 – 6068 ft•lb | 4542 – 8227 N•m
供能选项 | 液压 | 液压

技术说明与功能

• 分体框架 Net‑fit 工具承载器便于安装并通过夹紧方式固定在导杆上。
• 可调/可拆半螺母便于多孔位加工及工具承载器拆卸。
• 镗/端面臂配备全长方形导轨以实现快速定位和可靠夹紧。
• 刀具夹可接受 1 in（25.4 mm）方柄刀具；旋转刀座允许多种安装方式。
• 可选附件：双作用镗/端面臂、端面附件、轴向进给装置、指示仪和带光学目标的贯通钻杆等。

技术规格

• 型号：BB8100
• 品牌：CLIMAX
• 导杆直径：8 in（203.2 mm）
• 镗孔直径：14.5 – 85.6 in（368.3 – 2174.2 mm）
• 端面加工范围（带附件）：14 – 97.7 in（355.6 – 2481.6 mm）
• 轴上扭矩：3350 – 6068 ft•lb（4542 – 8227 N•m）
• 供能选项：液压（示例液压马达：11.3 in³ / 185.3 cm³，约 4783 ft•lb / 6484.9 N•m @ 15.1 rpm）
• 刀具：接受 1 in（25.4 mm）方柄标准刀具；支持前后镗头配置
• 结构：硬铬镀杆；可选贯通钻杆带光学目标；可调/可拆半螺母；背隙调节螺母
• 典型应用：重型设备维修、建筑、采矿、工业维护
