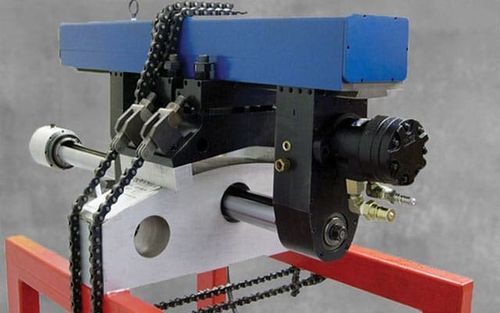

卧式镗床 BB5500

用于大型工件紧凑型高精度

概述
CLIMAX BB5500旨在为涡轮及大型回转设备的联轴器螺栓孔提供高精度镗削。该机专为在大型联轴器和法兰上镗削配合螺栓孔而设计，具备足够刚性与精度，可产生直线且圆形的孔以确保螺栓精确配合。

现场加工与适用场景
为高效现场加工而设计，BB5500易于安装，在传统镗床无法进入的狭小空间中也能可靠运行。其快速安装与可重复精度的特性有助于在涡轮检修和维护停机期间减少停机时间。适用于涡轮联轴器及其他大型联轴器场合，可将停机时间和返工降至最低。

产品优势

• 动力强、用途广、操作简便。
• 首遍即可镗出精确对齐的螺栓孔。
• 无需长时间的珩磨工序。
• 通用联轴器安装系统可适配市售标准涡轮联轴器尺寸。
• 可在不扰动安装状态下快速拆卸镗杆以便测量和检验。
• 多种进给选项；带反转的机械进给适用于空间受限的场合，可进行背面修整和沉孔。
• 电动进给可实现反转和快速刀具回位。
• 多种驱动选项：气动、液压或定制电动驱动。
• 可使用高速钢（HSS）或硬质合金刀具。
• 紧凑设计：刚性高且体积小，适用于狭小空间，单人即可完成设置。
• 旋转驱动与轴向进给的最小间隙：联轴器轮毂外径与螺栓中心间须保留2.0 in（50.8 mm）。

技术参数

• 型号：BB5500
• 品牌：CLIMAX
• 刀杆直径：2.5 in 或 可选 1.875 in（63.5 mm 或 可选 47.6 mm）
• 镗孔直径：2.1–4.2 in（53.3–106.7 mm）
• 最大行程：刀杆长度
• 刀杆扭矩：65 ft-lb（88.1 N·m）
• 动力选项：气动或液压（可提供定制电动选项）
