便携式直线镗孔机 / 表面加工 BB5000

钻孔用于焊接涂层

概述

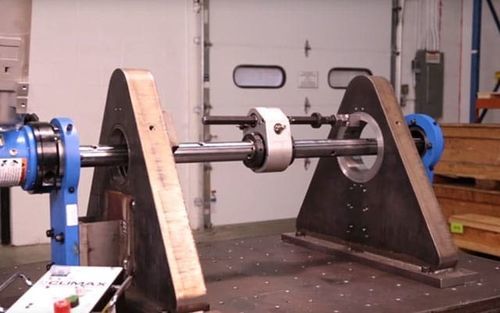

CLIMAX BB5000 是一款紧凑、多功能、高扭矩的现场线性镗床，适用于线性镗、盲孔镗、钻孔、端面加工和阀门修复等受限空间作业。其贯通式导杆设计与模块化组件，为苛刻的工业维修与生产加工提供动力与定位精度。

应用
用于施工、采矿、能源与重型工业的现场维修、维护及生产加工。可配置用于孔径翻新、阀座修复、销孔加工及其他受限条件下的就地加工作业。

主要特性

• 模块化快速安装，采用铸铁安装锥和专利球面轴承支座，实现快速对准与刚性固定。
• 专利球面轴承安装系统允许最多5°的轴承错位，便于夹持与对准。
• 高扭矩能力：回转驱动单元在导杆处可提供高达650 ft‑lbs（881 N·m）的扭矩；标准减速比4:1，另可选12:1或蜗轮蜗杆减速。
• 贯通式导杆设计允许将驱动与进给单元安装在导杆任意位置，甚至可安装在轴承之间以适应极其受限的空间。
• 多种电机配置：电动（可反转）、伺服、液压或气动；电机双螺栓快速更换，提供伺服改装套件。
• 占地紧凑，适用于低净空环境；提供4–24 ft的导杆长度，导杆经校直并带有½"（12 mm）方形夹具孔。
• 丰富的配件支持盲孔镗、钻孔、端面加工、阀门修复，并可快速对接 CLIMAX Auto Bore Welders。

安装与生产率

• 熟练操作员的典型安装时间为30分钟或更短，得益于模块化组件和安装锥。
• 重载球面轴承支座保证与工件的刚性、可重复固定，从而提高加工精度与效率。

文档与支持（可用资料）

• BB5000 线性镗床宣传册 / 技术资料。
• 覆盖 BB4500 与 BB5000 的操作手册。
• 配件与套件文档：伺服改装套件、120V 镗孔套件、轴向单元现场维护套件、悬臂安装、端面头、微调镗头、电动速度控制器等。

技术规格（摘要）

• 导杆直径：标准 2.25"，可选 1.25"（57.2 mm 或 31.8 mm）。
• 镗孔直径范围：1.5 – 24"（38.1 – 609.6 mm）。
• 最大行程：36"（914.4 mm）。
• 导杆处扭矩：表格名义值 40 ft‑lb（54.2 N·m）；根据齿轮选配，驱动单元可达 650 ft‑lbs（881 N·m）。
• 动力选项：电动（可逆）、伺服、液压、气动。
• 导杆长度：4 – 24 ft（1 219.2 – 7 315.2 mm）；校直导杆带½"或12 mm 方形工具孔。
