便携式直线镗孔机 / 表面加工 BB6100

概述

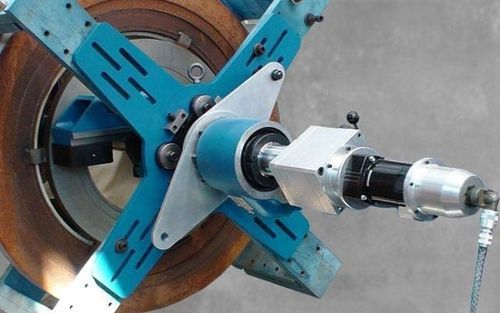

CLIMAX BB6100 是一款可移动行程头的便携式线性镗床，采用紧凑模块化设计，适用于车间和现场的精密镗削。BB6100 在保持现场精度与刚性的同时覆盖宽范围镗孔直径。可配置的端面加工附件与模块化组件可缩短安装与拆卸时间，提高现场工作效率。

产品优势

• 体积小而动力强：便携式现场使用设计。配备 11.3 in³ (185.3 cm³) 液压马达；参考工况 33 rpm 时在杆上的扭矩为 1435 ft•lb (1945.6 N•m)。
• 加工范围广：镗孔直径 8.8–40.8" (223.5–1036.3 mm)；配件情况下端面加工范围 7.5–42.1" (190.5–1069.3 mm)。可选双作用镗/端面臂，可在不更换设备的情况下完成复合加工。
• 安装对中便捷：ID 与端装轴承采用球面锥形滚子轴承，便于安装/拆卸杆件，安装时允许最多 1.5° 的错位；端装轴承可±0.625" (15.9 mm) 精细调节以实现中心定位。
• 刀具通用性：Net Fit 刀具座兼容行业标准 3/4" (19.1 mm) 方柄刀具。刀架可旋转，前后镗头配置可同时使用两台镗头。
• 高质量且便于维护的设计：模块化刀具座通过可调导向块将切削力直接传递至镗杆。镀铬杆直线度达 0.001"/ft (0.0254/304.8 mm)。可拆卸半螺母与背隙调节螺母便于现场维护。

主要规格
SPECIFICATIONS | INCH | METRIC
杆径 | 3.5" | 88.9 mm
镗孔直径 | 8.8 – 40.8" | 223.5 – 1036.3 mm
最大行程 | length of bar | length of bar
杆上扭矩 | 470 – 1820 ft‑lb | 637.2 – 2467.6 N•m
动力选项 | 液压 | 液压

特性 / 技术规格

• 型号：CLIMAX BB6100
• 杆径：3.5" (88.9 mm)
• 镗孔直径：8.8 – 40.8" (223.5 – 1036.3 mm)
• 最大行程：杆长度（根据安装配置）
• 杆上扭矩：470 – 1820 ft‑lb (637.2 – 2467.6 N•m)
• 液压马达：11.3 in³ (185.3 cm³)，参考配置下 33 rpm 时扭矩 1435 ft•lb (1945.6 N•m)
• 端面加工范围（含附件）：7.5 – 42.1" (190.5 – 1069.3 mm)
• 刀具：适配 3/4" (19.1 mm) 方柄刀具；Net Fit 刀具座带可调导向块与可拆卸半螺母
• 轴承：ID 与端装球面锥形滚子轴承；端装轴承微调 ±0.625" (15.9 mm)
• 结构：模块化设计；镀铬杆直线度 0.001"/ft (0.0254/304.8 mm)；背隙调节螺母便于现场调整
