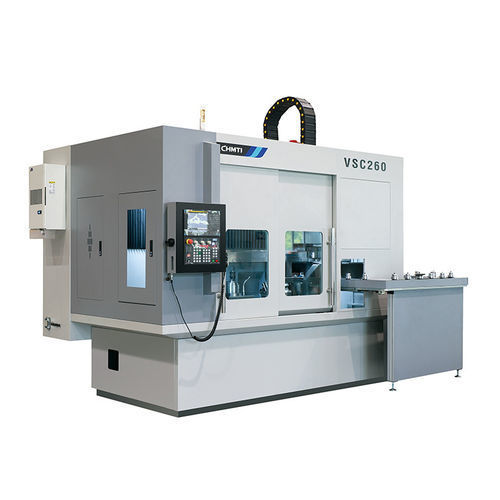

立式圆盘磨削中心 VSC260外圆齿轮立式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 外圆, 立式圆盘
- 应用
- 齿轮
- 结构
- 立式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 带自动给料机, 电机传动
- 输出功率
15 kW, 18 kW
(20.39 hp, 24.47 hp)- X轴
1,600 mm
(62.99 in)- Y轴
300 mm
(11.81 in)
产品介绍
概要描述
VSC260 车磨中心，专为热处理后盘齿类零件的车削和磨削加工设计。机床将车削与磨削集成于一体，减少二次装夹，提高加工精度与生产效率。
主要性能和特点
主要技术规格
VSC260 车磨中心，专为热处理后盘齿类零件的车削和磨削加工设计。机床将车削与磨削集成于一体，减少二次装夹，提高加工精度与生产效率。
主要性能和特点
- 车磨一体化加工，在同一装夹内完成车削和磨削，减少二次装夹，提升尺寸精度和产能。
- 倒置立式布局，结构紧凑，排屑效果良好；全封闭防护，有效防止切屑飞出和冷却液飞溅。
- 车、磨主轴均采用电主轴并配备循环水冷，控制热源，提升加工精度与稳定性。
- 直线进给轴采用光栅尺（线性编码器）全闭环反馈，提高定位与传动精度。
- 配置循环料仓，工件主轴可直接从料仓抓取工件，实现高自动化和高循环效率。
主要技术规格
- 产品型号：VSC260
- 适用工件：盘齿类零件，适用于热处理后车削与磨削加工
- 最大回转直径：Φ260
- 最大加工工件直径：Φ200
- 最大加工工件长度：80 mm
- 工件主轴功率：15 kW
- 内圆磨主轴功率：15 kW
- 外圆磨主轴功率：18 kW
- X轴行程：1600 mm
- Y轴行程：300 mm
- 布局：倒置立式
- 主轴类型：电主轴（车、磨主轴均为电主轴）
- 冷却：循环水冷
- 反馈与传动精度：直线进给轴采用光栅尺全闭环反馈
- 自动化：循环料仓，工件主轴可直接到料仓抓取工件
