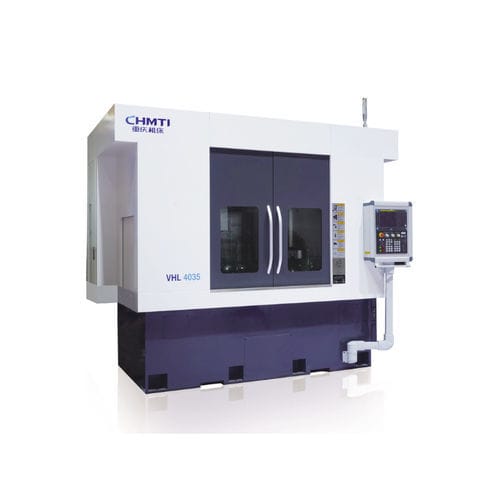

CNC数控车床 VHL4035

立式5轴多机轴

Résumé
适用于汽车、新能源车制动盘大批量、高精度的复合加工。并在摩托车、仪器仪表、电动工具、通用机械、减速器等行业的盘类或短轴类加工，具有较高的性价比。

机床主要性能和特点

• 机床为五轴四联动正倒立式数控车床，采用复合布局，适用于高效高精度的车削加工。
• 机床采用立式主轴与倒立式主轴垂向对置；双径向进给实现水平移动，双轴向进给实现垂向移动；伺服W轴实现双面加工的复合加工能力。
• 结构紧凑，占地面积小，配置内外全封闭防护罩、高压干式/湿式冷却系统和自动排屑装置，实现零件高效率加工。
• VHL4035机床的两个工件主轴均采用高精度滚动轴承支撑，满足高速切削要求。
• 机床可选配单机自动化和多种连线接口，满足用户自动化与柔性化生产需求。
• 配置的数控系统为 FANUC 0i‑TF 或 Siemens 828D。

主要技术、规格参数（表）
序号 | 主要技术规格 | 参数规格
1 | 最大工件直径 | Φ420
2 | 最大工件高度 | 450
3 | 最大工件回转直径 | Φ600
4 | 立式/倒立式主轴转速范围 (r/min) | 2500
5 | 立式主轴功率 (kW) | 15
6 | 进给轴快速移动速度 (m/min) | 24
7 | 两主轴间最大间距（不含卡盘） | 650

Caractéristiques / spécifications techniques

• 型号：VHL4035
• 适用行业：汽车制动盘；大批量盘类与短轴类加工（摩托车、仪器仪表、电动工具、减速器等）
• 结构：正倒立式、五轴四联动，立式主轴与倒立式主轴垂向对置
• 主轴转速范围：2500 r/min
• 立式主轴功率：15 kW
• 最大工件直径：Φ420
• 最大工件回转直径：Φ600
• 最大工件高度：450
• 两主轴间最大间距（不含卡盘）：650
• 进给轴快速移动速度：24 m/min
• 配置：全密封防护罩、高压干式/湿式冷却、自动排屑；可选单机自动化与多种连线接口
• 控制系统：FANUC 0i‑TF 或 Siemens 828D
