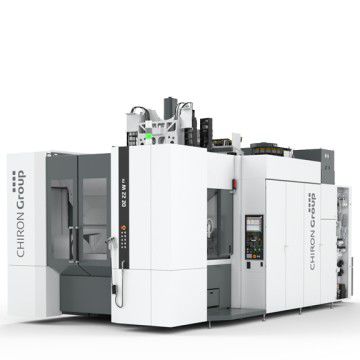

5轴加工中心 22 series 立式用于铝铝合金用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 铝合金用
- 结构
- 移动门架
- 主轴数量
- 二机轴
- 主轴头
- HSK A-63, HSK-A100
- 工具数量
- 64工具, 42工具, 52工具
- 应用
- 用于大型工件, 用于汽车工业, 用于航空航天业
- 其他特性
- 高速, 高精度, 紧凑型, 直接传动, 刚性, 换刀, 自动装卸
- X轴
620 mm
(24.41 in)- Y轴
980 mm
(38.58 in)- Z轴
600 mm
(23.62 in)- 转速
最多: 20,000 rpm
(125,664 rad.min-1)最少: 10,000 rpm
(62,832 rad.min-1)- X轴进给速度
75 m/min
- Y轴进给速度
75 m/min
- Z轴进给速度
75 m/min
- 工具重量(最大)
10 kg, 25 kg
(22 lb, 55.1 lb)- 换刀时间
2.2 s, 2.8 s
产品介绍
22系列具备高精度、高动态性能及高技术可用性的优势，可轻松应对大尺寸工件的完整加工，例如电机壳体、变速器壳体、油底壳及底盘零部件等。该系列平台采用龙门结构设计，显著提高机床的刚性，可实现更高精度的加工。
DZ 22 W five axis双主轴五轴加工中心，配备工件交换单元，主轴间距为600 mm，提供两款不同型号的主轴可供选配：其中一款为高速主轴，用于加工铝或者铝合金工件；另一款为高扭矩主轴，用于加工难切削材料和大尺寸工件。此外，该系列还可选配HSK-A100刀柄接口。
优势特点
龙门结构设计，床身坚实以实现更高精度的加工
所有运动部件都带冷却
机床布局灵活紧凑
刀库容量大，满足不同零件的加工要求
speed+高速性能包带来更快加工速度
可在加工的同时更换刀具，提高产量
加工区域与上料区域相互独立，便于观察加工过程
工件交换单元，可在加工的同时装卸工件
便捷的TouchLine操作界面
可集成机器人或桁架类的自动化
PDF产品目录
22 Series
1 页
